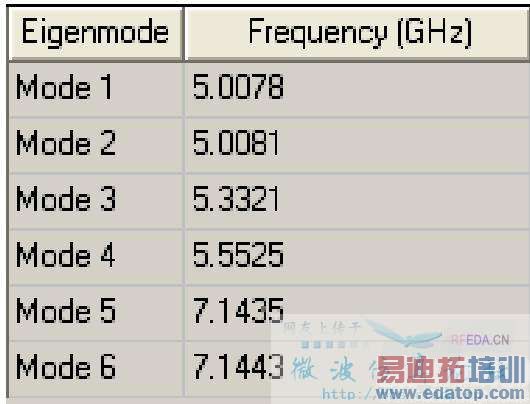

本征模求解中，mode具體怎么解釋？

mode1，mode2對應的具體是什么模式？ 比如TE011，TE013等等？

mode對應的是諧振腔的諧振模式，如：TE101，你可以通過顯示諧振腔mode n的電場和磁場矢量來觀察mode n對應的是哪個模式，事實上對于矩形諧振腔，你可以先通過已有的解析公式計算出可能存在的模式和諧振頻率，再對照HFSS的仿真結果，這樣收獲最大

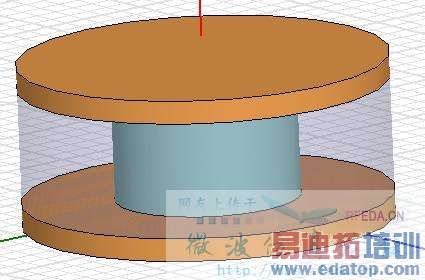

我做的是圓柱的。上下兩塊金屬板短路，不知道我的畫法對不對？因為實際中不是封閉的腔體

有實驗條件的話自己做一下就知道對與否了，或者上網搜一下文獻，這種方法常用來測介電常數，第一個模是HE111，第二個是TE011

樓上真是達人，我的確是在做介電常數的測量。我有實驗數據。對不上。

怎么根據電場和磁場的矢量來觀察是哪種模??？

你是測量常溫下的介電常數還是高溫下的？

我測量的是常溫下的

你測的數據是TE011的嗎？如果是的話，介電常數的結果應該比較準確，你重新仿一下，結果應該不會差很多

是要測TE011，結果還算滿意了
