HFSS仿真的E型貼片天線的相關問題

最近仿了一個中心頻率在2.4HGz的E型貼片天線,但是仿出來的S參數比實際值要大許多,(實際值是-15dB而我仿出來是-3dB),還有就是天線的增益在掃頻的范圍內都是負的,請問各位高手毛病是出在那里了?是不是因為端口阻抗不匹配造成的啊? 謝謝!

仔細看一下阻抗參數

應該是阻抗不匹配造成的，樓主微帶饋電部分仔細計算過嗎？懷疑你沒有計算

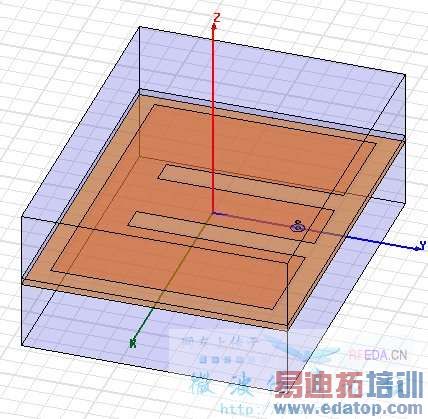

樓主的模型自己檢查下，饋電的位置，以及空氣腔的設置是否有問題！
你和實際模型比，實際模型是不是經過某些調試才有的？

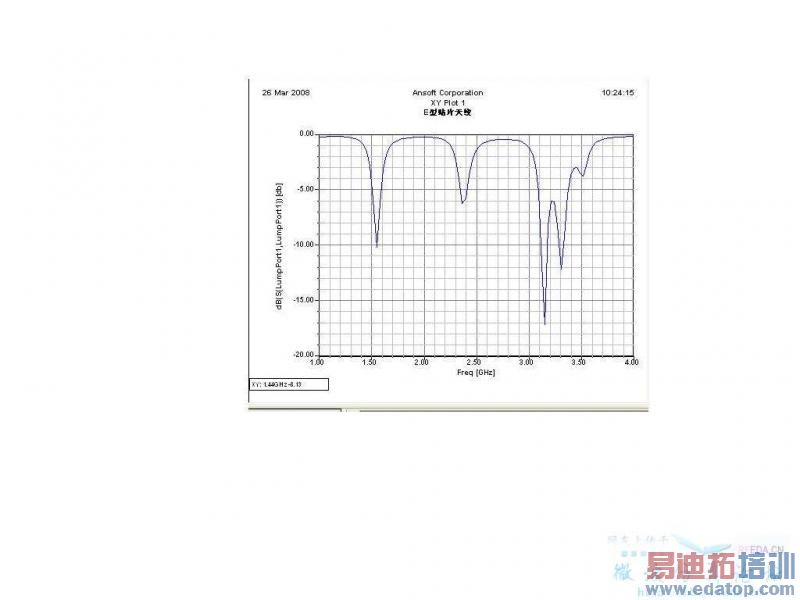

很感謝各位高人給我提的建議,通過我的一些適當修改,到是出現了兩個諧振頻率,但是在這兩個諧振頻率之間的頻帶內S參數怎么會那么大呢,幾乎接近于零了.我對地面和貼片設的都是Perfect E邊界. 我也對兩個槽的長和寬進行過優化,結果還是不行.這個模型是哈工大出版的<<超寬帶天線理論與技術>>里面P532的一個原型.有興趣的可以仿真一下,大家共同找找毛病.
