在create report中如何顯示電場E幅度的函數

來源：edatop 更新時間：2024-09-28 閱讀：

在create report中如何顯示電場E幅度的函數，比如選擇矩形圖，X坐標是腔體長度，Y坐標是某個平面上或體積中的E的最大值或者平均值，然后繪制函數圖，

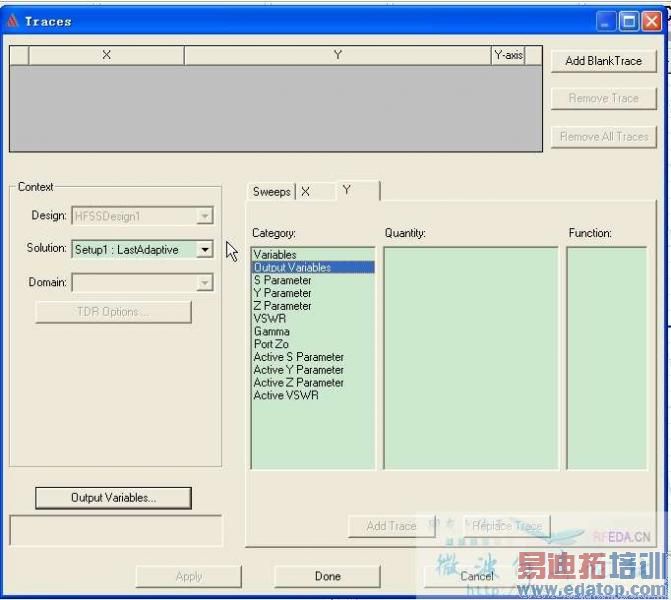

在輸出變量里搗鼓了一大頓，結果Trace界面下的X欄下的輸出變量里還是什么都沒有，請高手幫幫忙，謝謝了

sweeps 有兩個選項卡，第二個選項卡就是和變量有關的

專家你是指哪個sweep啊，analyze下的只能掃描頻率吧，參數化下的sweep也只能設置物體尺寸的參數，不能設置電場強度E啊，你給截個圖看看吧，謝了

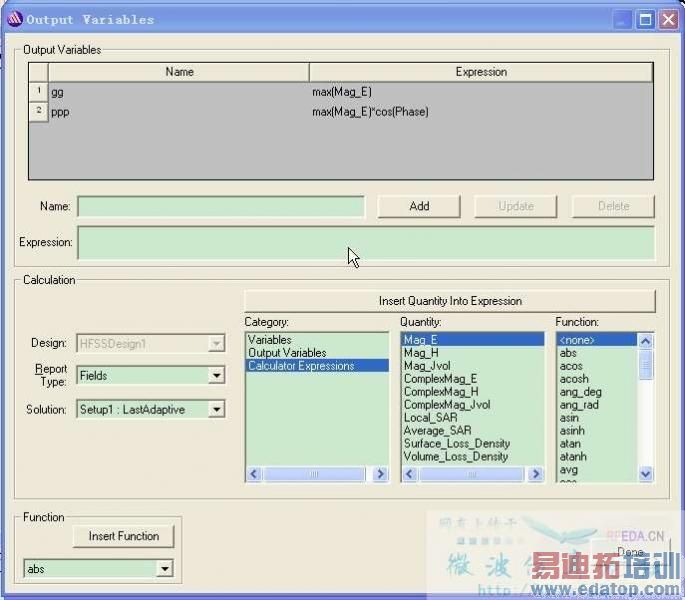

可以在out variables中找到電場這些計算量，然后定義輸出變量，但是在trace下的輸出變量里卻找不到，不知道為什么啊。

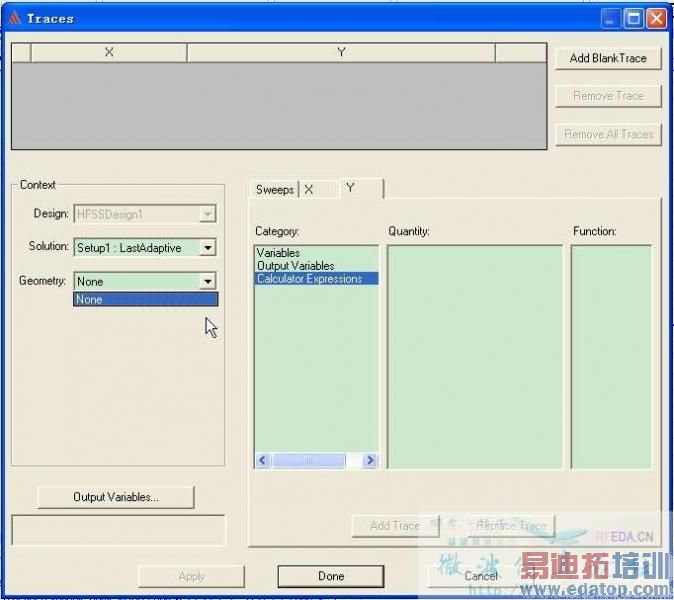

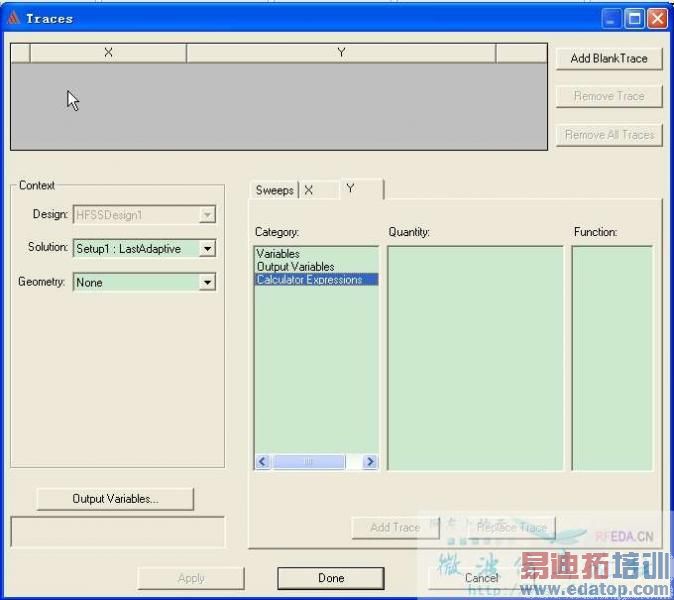

剛發現在“報告類型”里改成field就可以在traces下的category中看到計算器表達式，但是quantity還是什么都沒有，而且?guī)缀螆D形也是none，但我在建模區已經選了一個平面了，不知道怎么回事。請高手解答下，再就是做圖和場計算器能否結合起來用呢？
