Boundary Display的問題

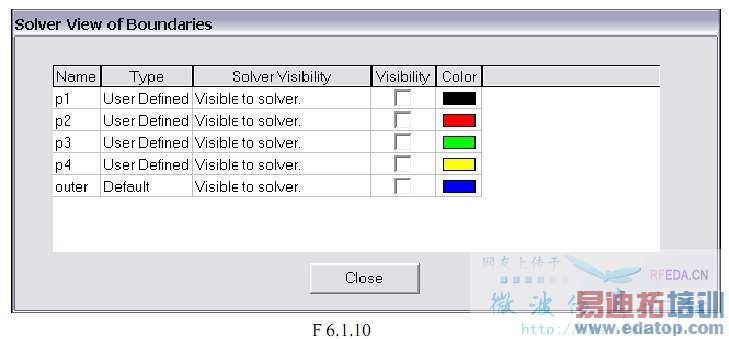

fullbook上不僅有四個端口還有outer的選項，為什么我的只有四個端口而沒有outer這一項呢？

而在Coxial Connector模型中fullbook上是四個邊界，而我的只有三個，沒有那個smetal，難道是我建模中少了什么步驟了？

請高手指點下，謝謝

樓主應多看看HFSS自帶的full book或online help
1.outer是缺省邊界，By default, all HFSS model surfaces exposed to the background are assumed to have perfect E boundaries，接觸background（background包圍幾何體，填充未被該幾何體占有的空間）的表面自動定義為理想E邊界，給邊界名稱：outer。缺省的東西樓主不必太在意，可能你把外表面定義成perfect E邊界了，所以無這個缺省邊界。
2.第二個同軸連接器的問題，沒有看到你的模型，還是定義邊界的問題，應該也不是問題，這個smetal也是缺省的，樓主自己看看
