HFSS中共面波導該如何畫？

各位達人

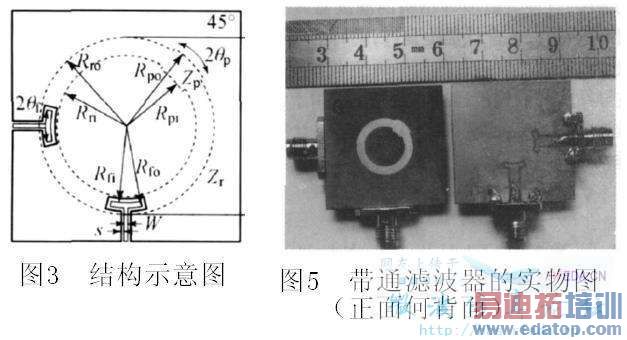

小女子初來咋到，剛學HFSS，不知道文章中的共面波導部分（圓環部分已經解決，共面波導是在介質基片的底面，大家可以參照實物圖看）如何畫，請各位達人指教
因?yàn)?，這篇PDF似乎不能顯示圖片，所以我把圖片截取下來了。

在本站搜索，輸入CPW，即可找到相關答案

我搜索到的，好像都是做天線的，這個題目是濾波器的，請問有沒有差別？

能不能大概說一下怎么畫？

這個結構好像是弧形，而且應該用到布爾運算中的unite和subtract命令

做天線的有什么關系,反正cpw都是一樣的

可以直接畫平面圖形哈,不用畫厚度這樣要方便些,而且計算快些.不過你的圖形有點不好畫,需要通過用直線段連接實現會比較容易點.即弄清楚轉折點的坐標畫一條封閉多段直線就可以形成平面圖形哈...
