求一個能夠良好抑制諧波的微帶濾波器結構

小弟畢設初接觸微波濾波器，試了許多原創結構，都不理想，畢竟以前從沒接觸過，求好心的高人們幫忙給個能夠良好抑制諧波的微帶濾波器結構！感激不盡！

可以使用bragg型PBG結構，通過調整阻帶頻率來抑制諧波！

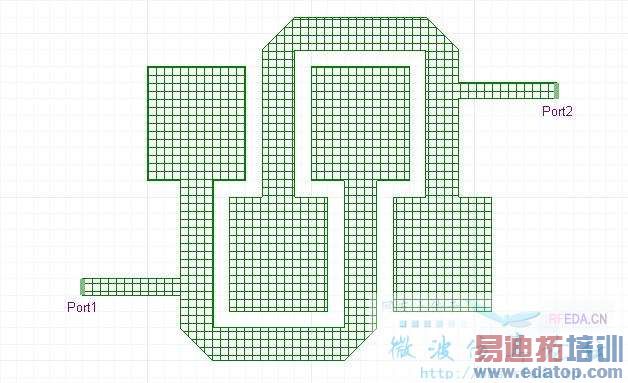

那個畢設要求創新，這是小弟我做的一個結構和仿真結果，帶外諧波就是沒法下來，請高手指點，還是說這結構本身就有問題。

跪求

看你的圖，是個4Ghz的BPF吧，紅色是s21的話？望樓主說明

抑制奇次諧波還是偶次的哈

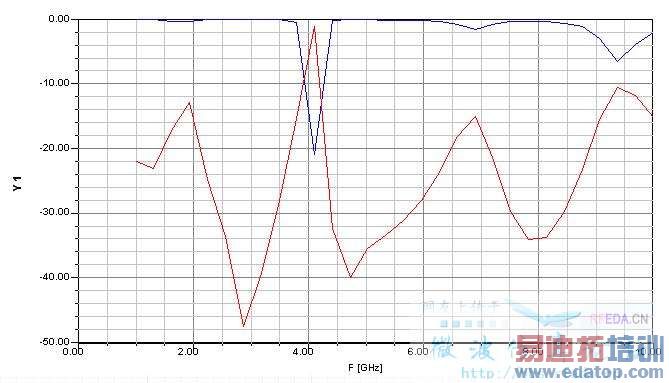

正如ls所說中心頻率4g，紅色s21，蘭色s11，尺寸3cm左右，端口是50歐姆線的

目前希望把高頻部分的第一個諧波波峰抑制到-30以下就行

8GHz位置不是已經達到-30dB了的嗎?

是將大約7G和9.3G處的諧波抑制，也就是說s21小于－30dB
不是ls說的8G處，那已經是阻帶范圍內
