如何在CST DS中仿真穩壓二極管？

來源：edatop 更新時間：2024-07-05 閱讀：

如題，誰做過類似的仿真么？
我是按照下面的步驟做的：
從仿真結果來看，應該是沒導通，但這個穩壓管的導通電壓應該在4.5V左右，我哪里弄錯了？求大神。。。

額。。沒人做過類似的么？

你看看二極管里面的參數對嗎？貌似 spice語言寫的，可以看看它定義的穩壓電壓，另外你可以先看看它的正向特性如何。

這個你仿真的怎么樣了？

我也在做仿真呢

難得Hawk發貼，必須支持一下！
我整理一張圖，以表示Hawk一直以來的幫忙。

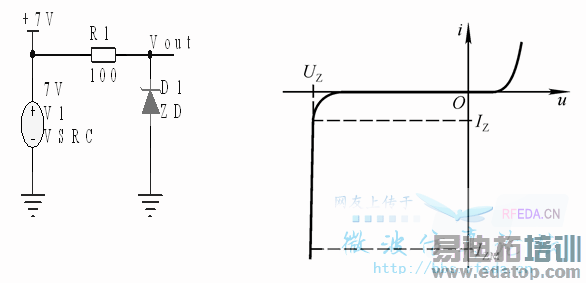

我覺得你應做成我這個圖那樣接法。如果你的二極管穩壓是4.5V，測試用的直流電壓源應該在5-9V左右就比較適宜。我這里用7V。還是就是那個R1，適宜用幾百OHM就可以了。這個電阻影響輸出電流的大小。電阻過小會把你的二極管搞掛掉。所以這個電阻是非常重要的。
計算電流為(VCC-Vzd)/R1=Iout，Iout不能過大(這跟ZD的功率有關，查看該器件的手冊)，否則ZD會被干掉....
