請問上下分布的帶狀線那樣加激勵

書上的例子是平行的兩跟帶狀線，

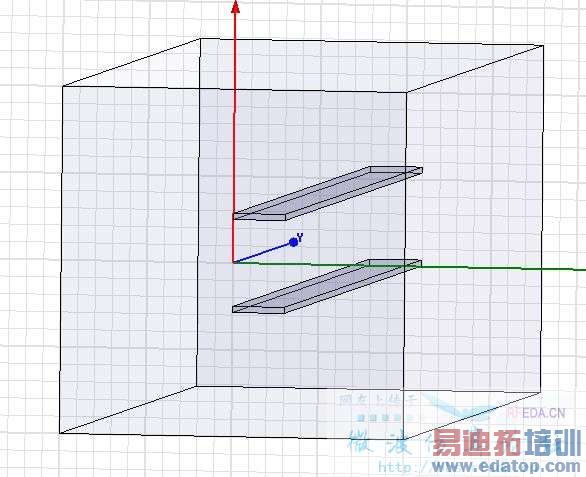

我現在建了個模型想分析一下上下分布的兩根帶狀線的情況，
但是不知道該那樣加激勵，請高手指點一下！
謝謝·

樓主打算分析偶模激勵吧，我認為在你的圖形所示的情況下，這時的帶狀線已經不是真正的帶狀線，也就是說，每根帶狀線此時的有效的地回路只有一個了！因此，我覺得，你設置端口的時候，可以在端面上用waveport設置上下兩個端口，OK，你試試看，把結果發上來，

電場方向垂直于兩根帶狀線。

是不是加在端面上呀。

樓主，說清楚呀，你是要仿真什么呢？仿真耦合帶狀線？還是把兩根帶狀轉作為一體來激勵？

回復3樓，我想仿真的是耦合帶狀線，只是不會加激勵，幫忙指點一下，謝謝

我用上下耦合的帶狀線做過定向耦合器，在一個面上我沒找到加激勵的方法。
我解決辦法是其中一個拐彎。分別饋電。

fullbook中例子Ring Hybrid是帶狀線結構，端口激勵可參考里面。

說一下我的做法。在driven terminal下加端口wave port。然后在激勵中設置differential pair。 奇偶模就都有了。你的接地面是如何設置的，是perfect E的邊界條件嗎？這個對結果有很大的影響。wave port的尺寸我是參照Full book里的對耦合線的定義尺寸估計的。然后與ADS里的schematic仿真對比。下面是我的仿真Zodd=25歐姆。

為什么圖是黑的，單擊一下圖會好一點，又變白了，為什么？哪位解釋一下？
