波端口設置

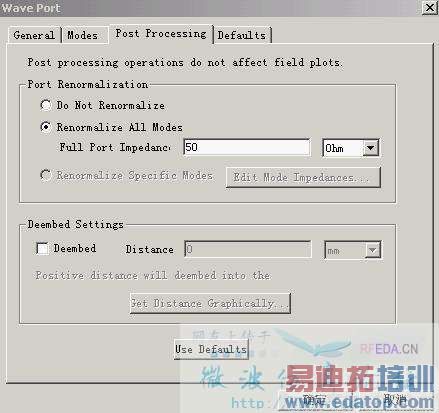

我仿真帶膜片的波導時，波端口的Post Processing 怎么設置？不同的Full Port Impedanc仿真得到的圖形還不同！

還有一個問題，波導的特性阻抗是定值嗎？

選擇DO NOT RENOMALIZE,這個指的的端口阻抗的歸一化值，設置不同當然結果不同。

波導的特性阻抗當然是定值，跟它的寬高比有關的，像那樣選上該選項后軟件就強制波端口激勵為你輸入的阻抗值了，當然不一樣咯。

波導阻抗與波導寬帶、頻率等有關，具體的公司可以看看微波技術上面。
