這個圖該怎么看哈？

這個圖該怎么看哈？

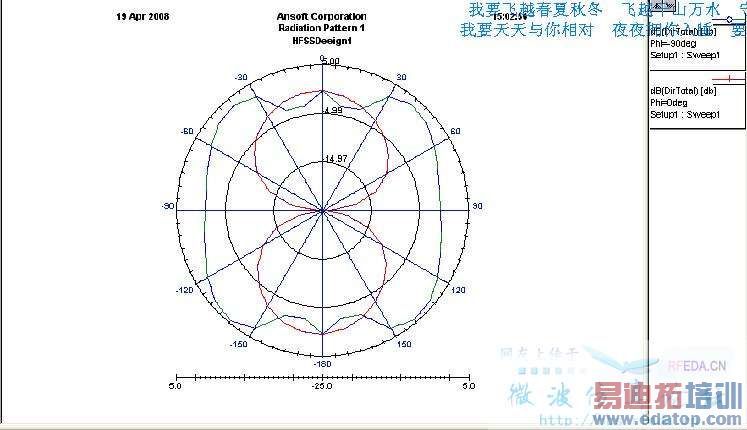

天線輻射圖，分布是E面的和H面的

里面兩條線，分別是phi=0和phi=90°的時候的平面上隨theta變化時電場強度的變化情況

方向圖,
0,90度的截面方向圖.

樓上幾位都是正解......

怎么看出來的是0和90°，還有theta，具體點說說吧，謝謝

頂五樓的問題??！說說吧！

右上角的表不是說明了一個是phi=0，一個是phi=90嗎？這就代表這兩個曲線是在phi等于這兩個值的時候改變theta畫出來的啊。

那怎么看出來那個曲線是E面哪個曲線是H面的那？謝謝

e面和h面由你的天線擺放決定的，自己判斷，看圖是看不出的，電場矢量處于的平面稱為e面，磁場矢量處于的平面叫h面
