HFSS fullbook中第二個例子圓波導管喇叭天線的問題

還是照著fullbook上的例子一步步來的，這次validate沒有一點問題，不過仿真后的結果和fullbook上的略有差異，不知道這是否是正?，F(xiàn)象，還有個疑問是，是否兩次一模一樣模型和條件的仿真的結果也是完全一樣的，還有在誤差范圍內是有變化的，請高手解答下，謝謝了

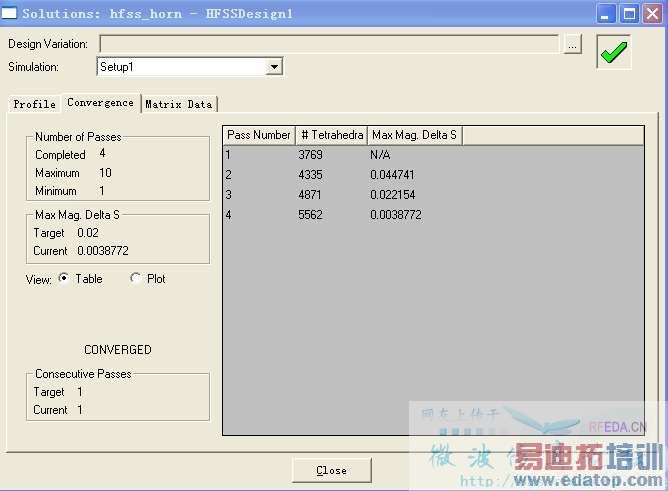

fullbook上的solution data中的convergence數值如下

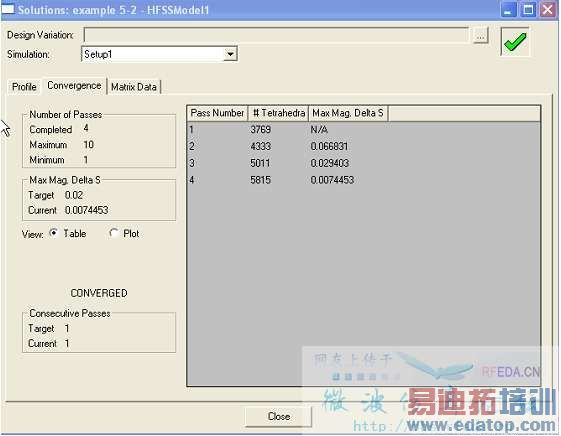

我自己仿真的solution data中的convergence數值如下

fullbook上far field的radiation pattern圖示如下
[upload=3]
我自己仿真的far field的radiation pattern圖示如下
[upload=4]
不知道我做的是否算仿真成功。

HFSS版本不同或者建模不同等等條件的影響下結果有偏差是正常的，微波仿真本來就是一個無限逼近的過程，只能說是盡量逼近真值（根據收斂精度不同，逼近的程度也不同），通常仿真都是要求精確到可以接受的范圍就可以了。

出現少許差異是正常的
