CST中波端口自動匹配的端口阻抗值與共面波導的特征阻抗值相差較大
來源：edatop
更新時間：2024-09-15
閱讀：

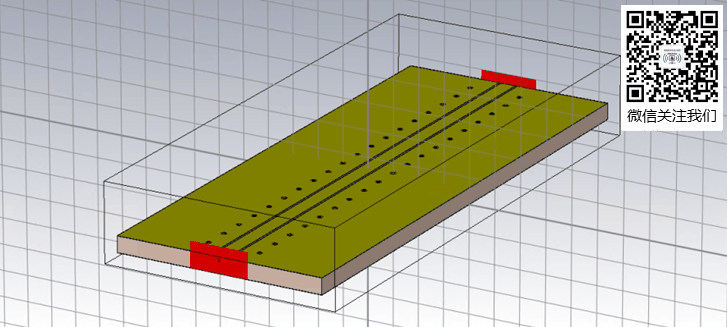

CST中仿真一段共面波導如圖：

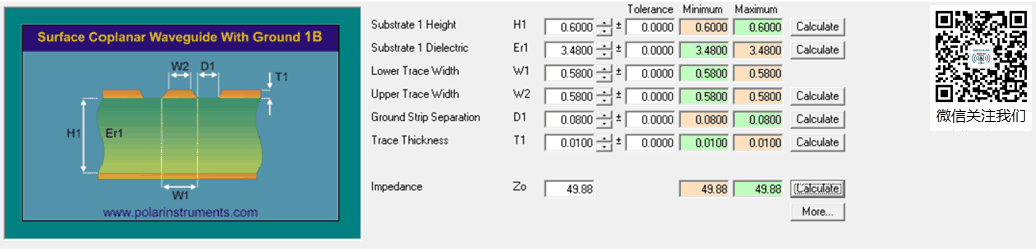

尺寸根據微帶線設計軟件設計，為：

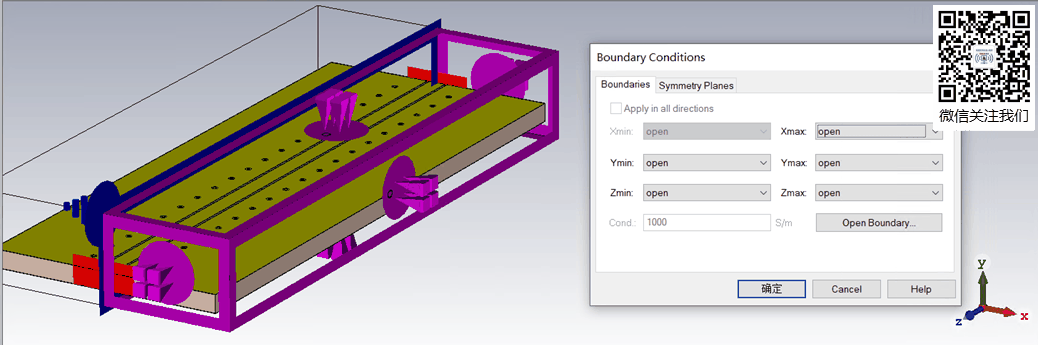

邊界情況設置為：

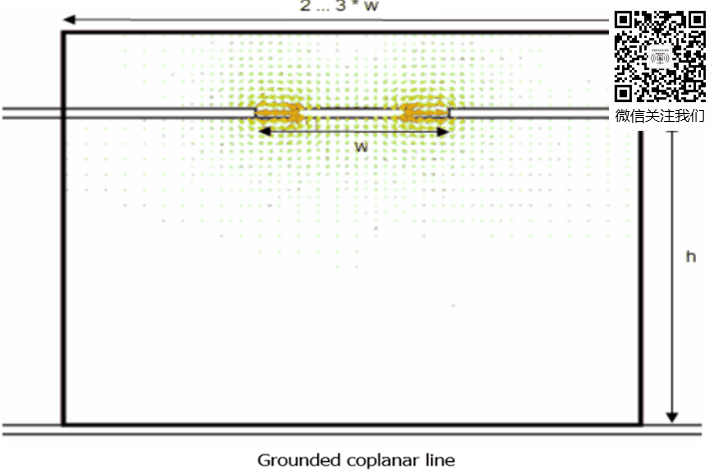

端口大小按照幫助文件設置為：
W為0.74mm，端口寬為2.22mm，高0.6mm+0.37mm=0.97mm
仿真頻率為：0-20GHz

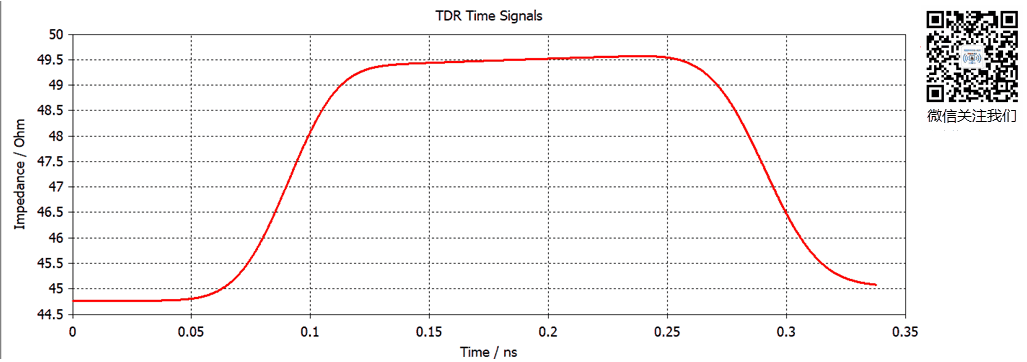

TDR結果：

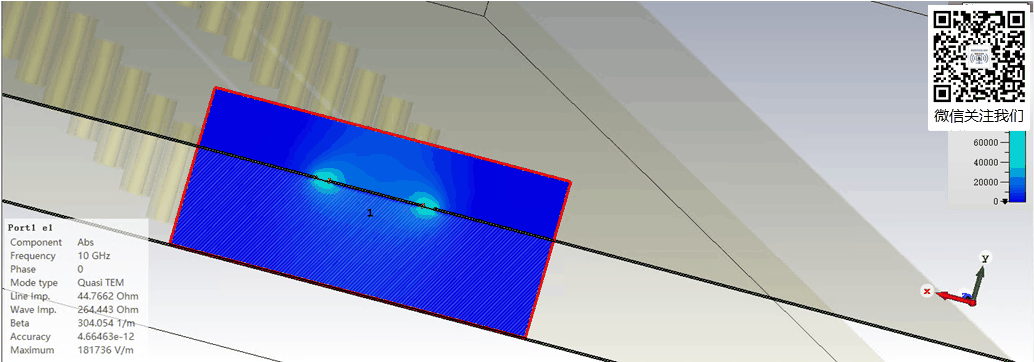

端口信息：
明顯是CST波端口自動匹配共面波導的阻抗有偏差，為44.7歐。
各位大神，有沒有知道為什么會出現這種情況，或者我建模操作錯在什么地方了?
如果沒看錯的話，你用的阻抗計算公式是接地共面波導，你仿真的是共面波導
仿真與計算的都是接地共面波導呀
改動一下網格試試?網格如果太大對結果有影響 的
