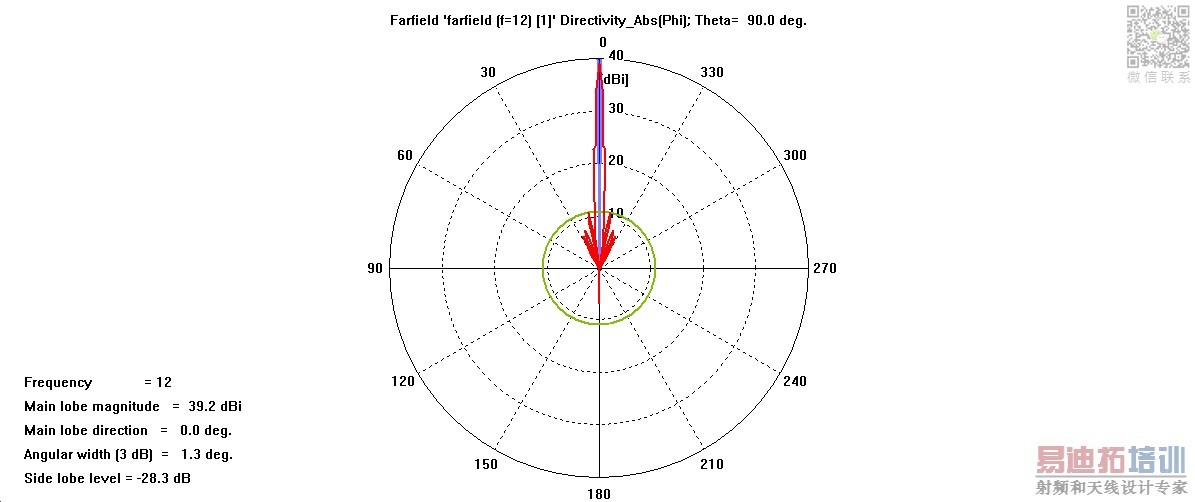

用CST仿真卡賽格倫天線出現后瓣（如圖），求達人解釋

用CST仿真卡賽格倫天線出現后瓣（如圖），求達人解釋

我也不懂啊

用CST仿這個快嗎?用哪種算法，另外這種天線肯定有后瓣的啊，關鍵是看后瓣有多大。

我最近也在做反射面天線，不過是新手，我想問問你CST仿真大尺寸反射面天線進度怎么樣?還有我不知道如何建立偏置拋物面，還請指點，謝謝

不好意思，我這個項目沒有跟進做，幫不上忙了。

FEKO挺快的，精度也可以。饋源使用MOM求解，反射面使用PO求解。
偏置拋物面建模的時候首先要利用其幾何定義。我的做法是（HFSS中）：
1. 已知焦距F、拋物面口徑D和偏置角；
2. 根據偏置角和口面張角計算口面底部到對稱軸距離H；
3. 繞對稱軸作焦距為F 的拋物面（使用參數方程畫）；
4. 在與對稱軸垂直的面上以D為直徑，H+D/2 為圓心作圓柱體；
5. 兩部分相交即可得到所要的偏置拋物面。
在HFSS中建議不要直接使用這種模型仿真，即使在工作站上面，也是很恐怖的，單單剖分網格就要很長時間。可以將拋物面離散化，做成傘狀結構，可以很大程度減小計算量，在個人電腦上也可以運行，并且二者結果相差很小。
FEKO里面建?；疽彩沁@個思路，不過不用離散化。FEKO 3D做的不是很好，可以用其他工具建好模型然后導入。
CST沒有用過，不知道效果怎么樣。
