CST與HFSS仿真增益值相差較大

---

有沒有HFSS用的比較順溜的哦?我的HFSS仿真出來的gain和CST的相差很遠，s參數基本能對上

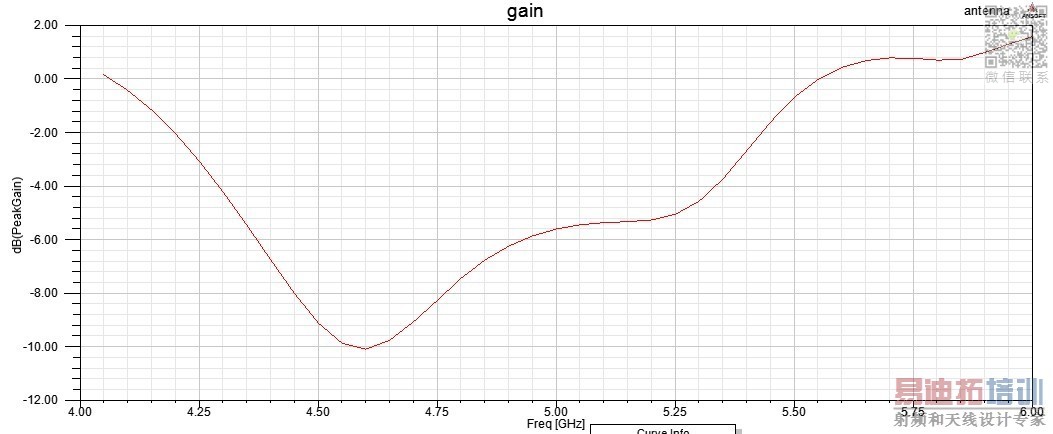

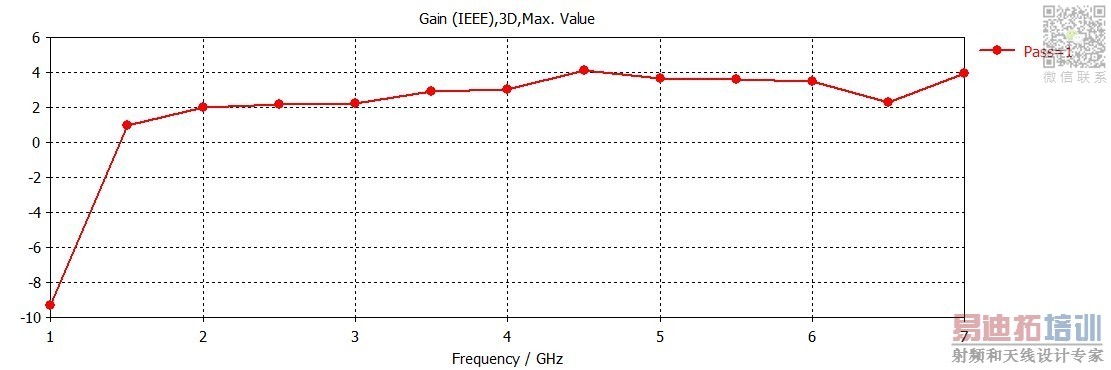

第一個圖是HFSS值，第二個為CST的值，我懷疑HFSS的增益值是錯誤的，因?yàn)橛泻荛L(zhǎng)一段為負，有沒有誰知道原因哦?

兩個軟件都用到啦?

是的，我在兩個軟件都建模了，實驗室比較窮，想兩個軟件仿真一致了，再加工實物測量

找到原因了嗎?怎么解決的?

找到原因了，木木同學幫忙找出來的，是查看增益時，我設置的是看某個平面的峰值增益，實際應該看3D空間的峰值增益。再次特別感謝木木同學的幫忙，嘿嘿~
回復第 4 樓 于2013-03-21 12:14:56發表:
找到原因了嗎?怎么解決的?

偷偷樂一樂。

木木是好同學

木木好樣的，永遠支持你

哈
