CST中一根金屬單線可以直接加波導端口嗎？
來源：edatop
更新時間：2024-09-15
閱讀：

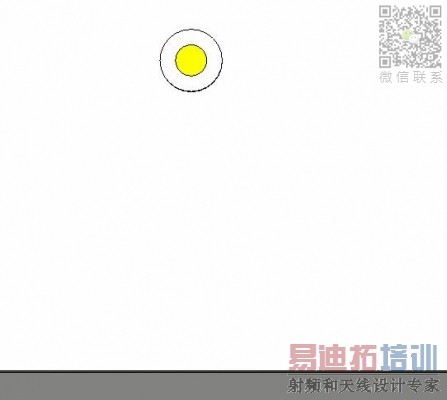

如圖，黃色為銅，白色為空氣（其實不加也可以），灰色為底層金屬板，這樣一根單線，可以直接加波導端口，計算其遠場輻射嗎（1米處電場探針）?

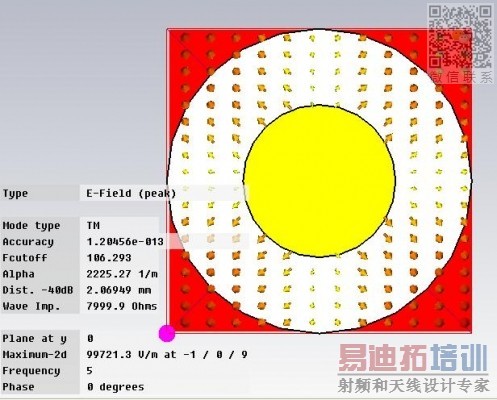

端口模式處的模式是TM模，為啥不是TE10模?而且波阻抗似乎也不對。
哪位高手能指點我一二?
試一下把波導口面的面積增大吧，至少增加到與下面的地能碰到：8de
多謝樓上 我會試試看的 但是你的表情偶想揍你哦：15de
thank you for the help
嗯 接地之后至少能產生TEM模
