用cst怎么看天線電流的分布？

用cst怎么觀察天線的電流分布情況啊，要那種平面圖的，謝謝。

加個suface current 在遠場監視器里，仿真結束之后，在導航樹下可以看到

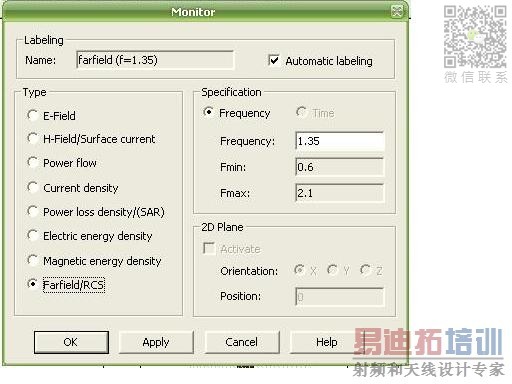

遠場區和surface current 是兩個選項啊，怎么在遠場區選擇surface current ?

a)逐項選定你要監測的項目後設頻率按Apply.
example:
(1)E-Filed (f=1.0GHz) -->apply.
(2)H-Field/Sursface current(2.0GHz)--->apply.
(3)Farfield/RCS(3.0GHz)---->apply.
b)Field Monitors就會出現你要監測的項目.
c)跑完後在2D/3D results看surface current結果.

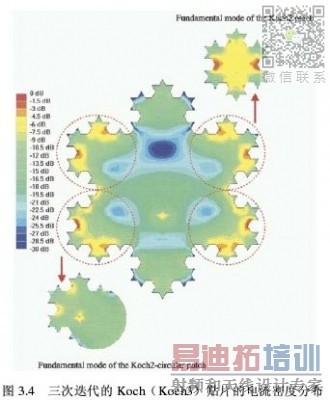

我看論文時有這種電流分布圖，這種電流分布怎么看?多謝。

2D/3D rsults:
(a)Surface current(3.0GHz) <-----點選這裏看到矢量圖(--->)
X <-----點選以下項目看到各軸向的強度分布圖( 如上圖 )
Y
Z
abs ...
(b)H-fiedl/E-field相同.
(c)選以上任何項目, 按滑鼠右鍵--->選animate( 動態場型 vs time)
---->選plot properties, 修改繪圖顯示參數.
試試看就會了！

樓上快到少尉級別了，恭喜一下，呵呵

謝謝好心人的幫助，看明白了，希望你一切順利！
