CST中如何建螺旋線

---

創建一個0.1mm厚度的旋轉薄片，作為轉子。

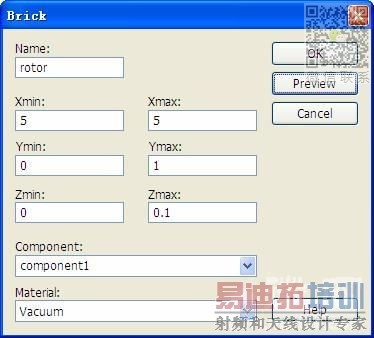

具體方法：激活方塊創建模式（Objects—Basic Shapes--Brick），按下Esc鍵，數值設置與所建模型如下圖所示：

[size=111%]•

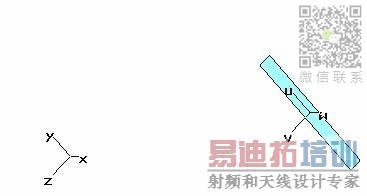

為了便于設定旋轉軸的位置，我們激活局部坐標系，并將其與薄片的待旋轉面對齊。具體方法：
1、從主菜單中選擇Objects—Pick—Pick Face，選中塊的遠離Y軸的那個側面。
2、主菜單WCS—Align WCS with Selected Face

再次選中剛才選中的面。

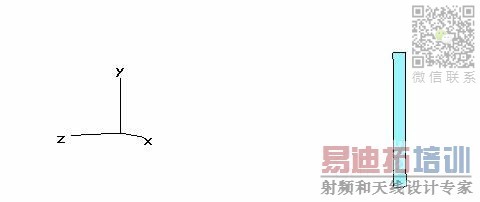

主菜單Objects—Pick—Edge from Coordinates，畫出一條直線，并在隨后彈出的Enter Edge Numerically對話框中設置如下：

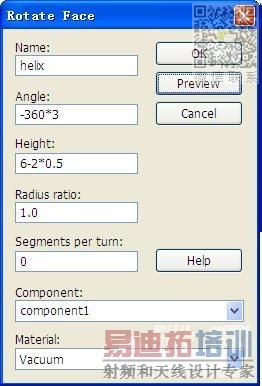

接下來我們將薄片繞旋轉軸轉三圈。主菜單Objects—Rotate，在彈出的Rotate Face對話框中設置如下（可以通過點右上角的Preview來預覽生成的模型），然后點確定。

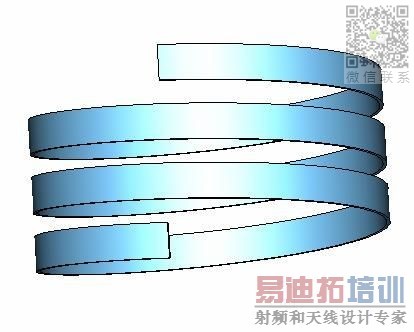

上圖即為最終得到的CST模型
