CST 2011中如何查看天線的左、右極化情況
來源：edatop
更新時間：2024-09-06
閱讀：
小弟新手，最近在做圓極化天線，在5版中遠程列表中直接給出了左右極化的選項，2011中如何查看遠程的左、右極化情況?求高手指點！
Farfield Plot Properties... -> Axes -> Polarization -> Circular。
懶得再截一遍圖了

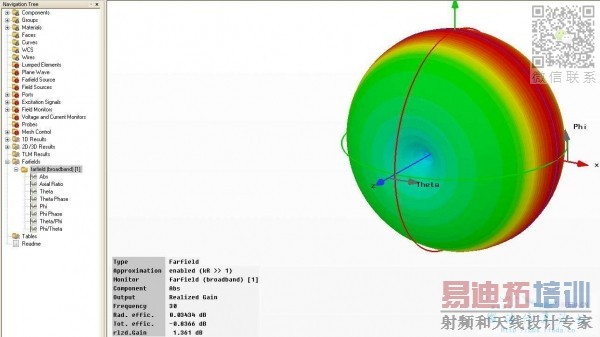

以自帶的Dipole為例，默認打開的時候3D顯示：

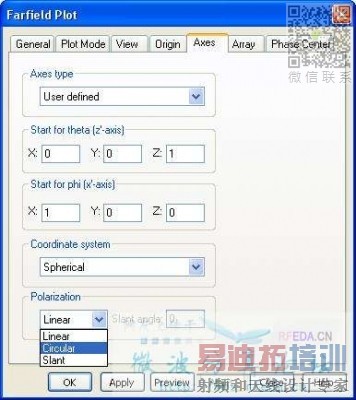

這時顯示的是Theta和Phi，在我的CST MWS 2012中，進入Farfield Plot Properties...，在Axes選項卡里的Polarization選“Circular”：

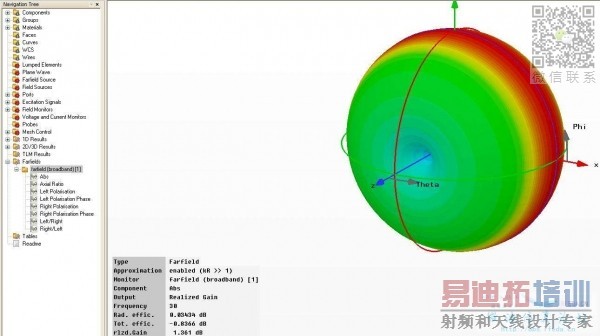

回到3D顯示就變?yōu)長eft和Right：

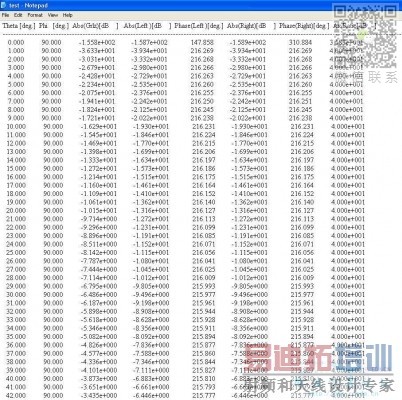

這時導出的數據就是左旋極化和右旋極化了：
每一列的含義小編應該知道了吧。
CST MWS幫助文件《Farfield Plot – Axes》和《Farfield Overview》。
多謝大俠指點！拜謝.......
幫你處理下
