教你在cst中如何對外部信號進行快速傅立葉變換

---

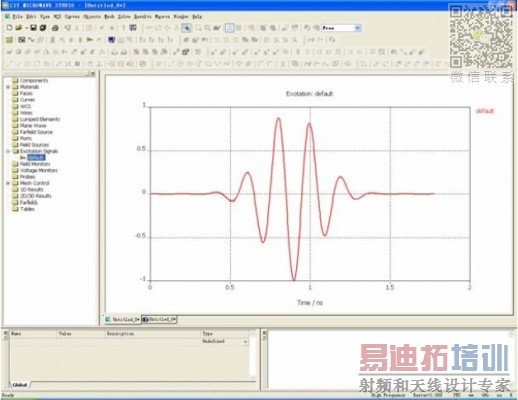

1) 如圖是某激勵信號的時域波形圖。

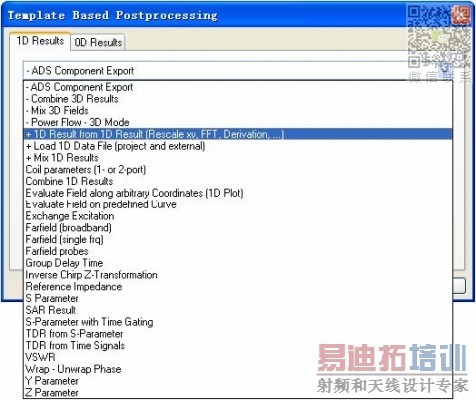

2) 打開后處理模板

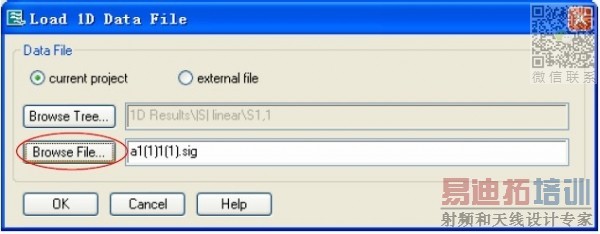

，并選擇加載1D 數據選項。

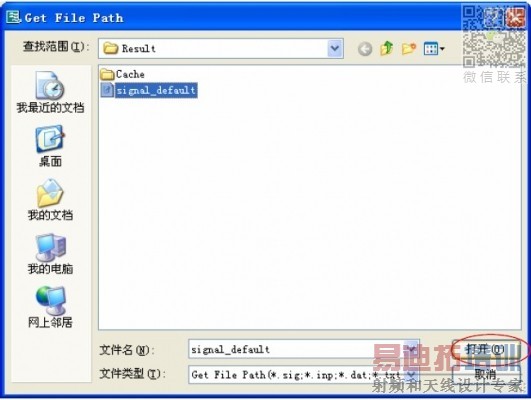

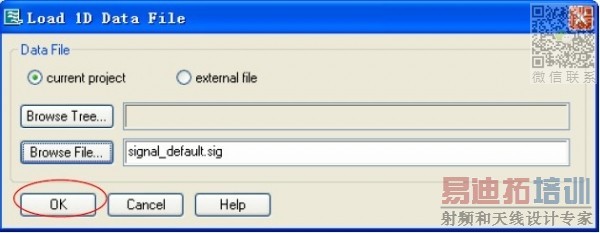

3) 打開游覽器，選擇需要進行FFT 變換的信號文件，選擇默認的激勵信號。

4) 再選擇從1D Result 的結果中加載1D Result 的選項。

5) 選擇對選中信號的幅度進行FFT 變換。

6) 選擇計算所有，即可得出原信號和該信號經過FFT 變換的波形圖。

7) 原激勵信號時域波形圖

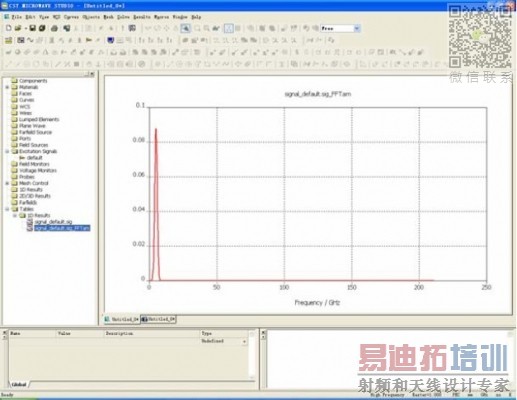

經過 FFT 變換之后的信號的頻域圖。
