教你如何保存CST參數掃描中所有的結果
利用“Transient Solver -> Parameter Sweep”進行參數掃描時，保存在Tables 下的結果只能是1D/0D 的結果。如果您想將每次參數變化的計算結果，包括2D/3D 結果保存下來，推薦您使用另外的方法——CST 自帶的VBA 宏P(guān)arameter + Mesh Study。
下面來說明一下宏 Parameter + Mesh Study 的使用方法：

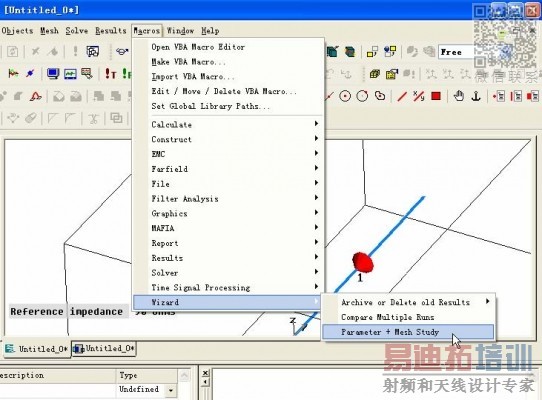

1) 將 CST 項目設置完畢后，運行Macros → Wizard→Parameter + Mesh Study:
2）彈出的對話框中要求輸入變化參數的個數，這里我們只考察一個參數。
3）點擊 OK 確認后，彈出對話框讓您定義參數變化范圍和變化步長：
缺省情況下，參數選擇框中為%mesh，這個設置可以用了考察網格加密對結果的影響，也是種作收斂性分析方法。這里我們要進行參數掃描，在下拉菜單中選擇相應的參數。本例中為參數“a”，并設置了相應的范圍和步長：

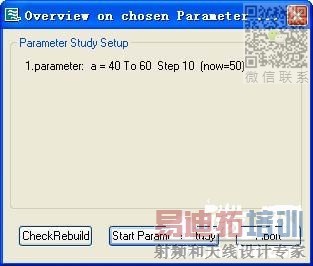

4）點擊 OK 確認后，彈出如下對話框，顯示了選擇參數，以及相關參數掃描設置，請點擊Start Parameter Study 按鈕：
5）彈出的對話框中可選擇您需要啟動的求解器，這里我們選擇時域求解器（Transient），其他還有些高級設置，更多詳細信息，請參考此宏的在線幫助文檔。點擊Start 按鈕，啟動參數掃描求解：

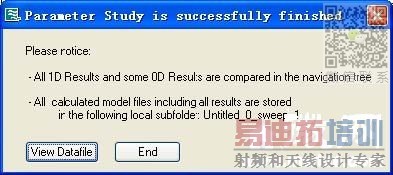

6）參數掃描結束后，彈出如下對話框，從對話框上的敘述中可以看出，所有的 1D 結果和一些 0D 結果進行了比較，并保存在結果導航樹中；而每次計算的模型文件，包括其所有結果都保存在了原CST 項目目錄下相應的文件夾中：

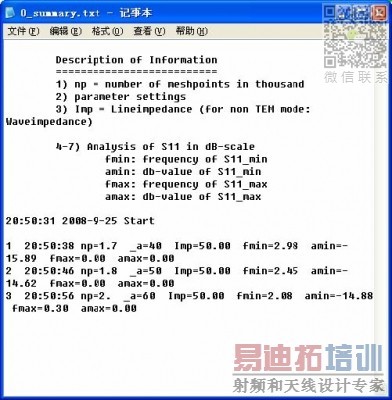

點擊View Datafile 可以查看參數掃描紀錄：

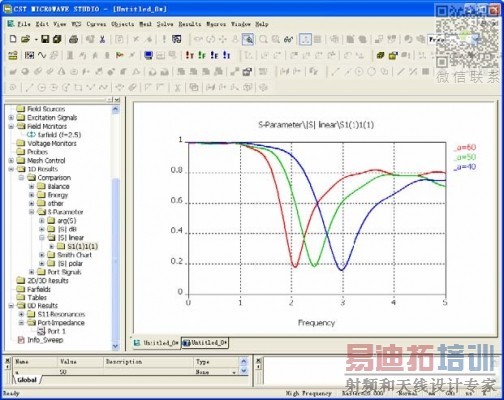

7）在原項目的 1D Results 文件下，所有的結果都進行了比較，存在Comparison 文件夾下：

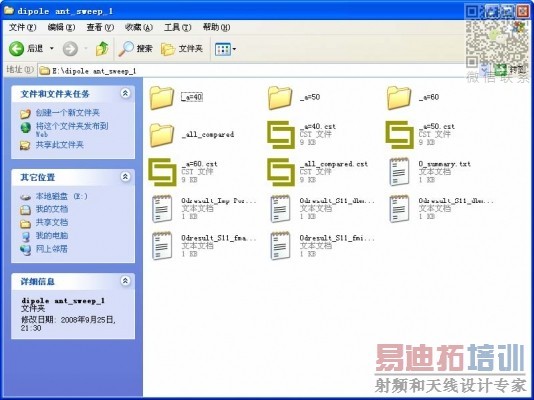

8、打開 CST 項目同級目錄中的“項目名稱_sweep_1”文件夾，您可以看到每次參數掃描得到結果都以“_參數名＝參數值”保存下來，打開相應的cst 文件，您就可以得到每次計算的到所有結果了：

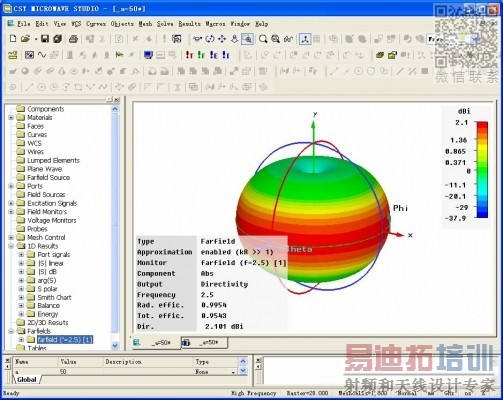

以下為 a＝50 時（_a=50）的結果，可以看到所有的結果都被保存下來：
類似的，您還可以同時對多個參數進行掃描，就像使用 Parameter Sweep 一樣。
