請教.如何在CST cable studio里建立STP的線纜

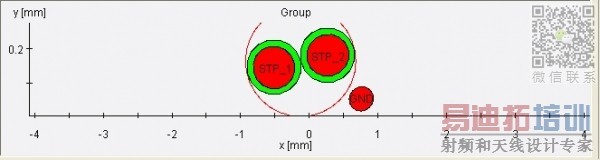

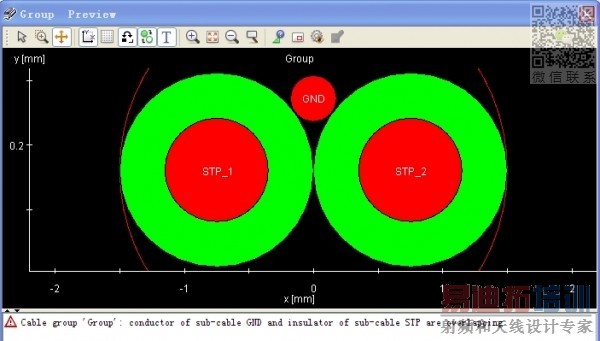

如圖，想在Cable里建立STP線纜.總是提示錯誤。同時也有按照錯誤修改。未果,請各位指導下.
1，圖中已經將Twsist 外的絕緣設置到最小.并將材料設置為Air.可是依舊報錯.

2.原則AUTO layout的話,地線就會跑到外面。貌似是對絞線外框的限制。請問可以怎么改.

謝謝！

這個問題3年了都沒人回答，期待更多的人出來探討，我自己的看法：你建立的是2芯加1地的結構，但是在CST里面，平行對和對絞對的
模型是嚴格分開的，請注意模型的選用
