求資深工程師幫助在1D result里面怎么計算電感值
比如我建立一個螺旋結構，通過S參數可以得到Z矩陣，然后在template based postprocessing里面想用mix 1D result計算L=im(Z11)/(2*pi*frequency),然后計算報錯，好像這里的frequency表示不合法，但應該怎樣正確表示呢?我這樣計算有沒有什么問題?
For an overview of mathematical expressions available please check the Visual Basic (VBA) Language overview under ”Mathematical Functions, Operators and Constants” as well as the WinWrap Basic Language Reference under ”Math” and ”O(jiān)perator”.

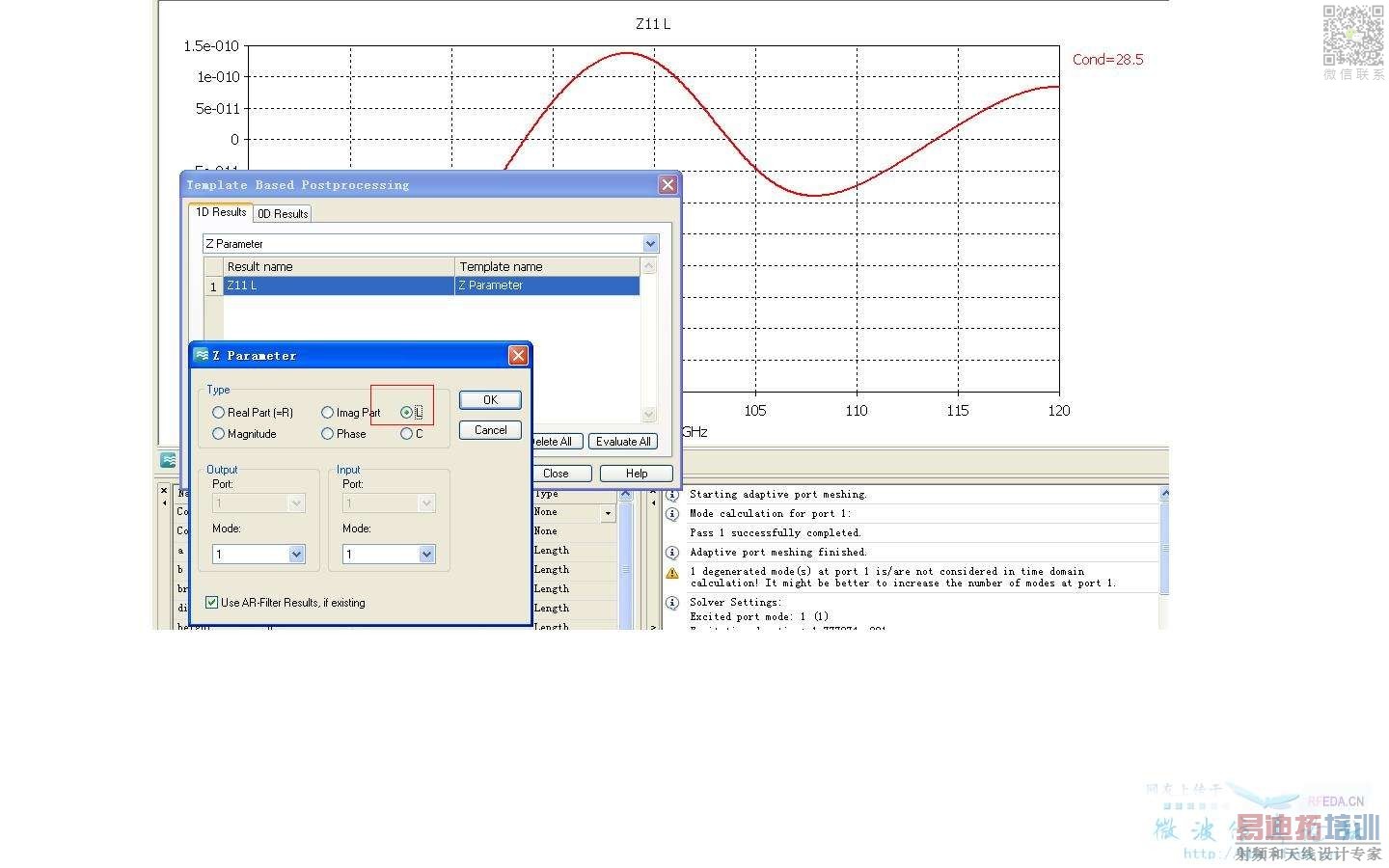

肯定是有問題的，公式中的frequency對后處理模板來說，是一個未知量，并不等于系統設置的頻率，其實可以試試下面的方法，直接從Z參數中提取L值。
有道理！謝了！
但是如果再遇到類似問題，要用到頻率參量要如何解決這個問題呢?呵呵
編程這塊我還沒有認真研究，這個CST用好還得很長時間啊，呵呵！
這個我驗證了一下好像有問題，不能用這種方法得到電感值，因?yàn)椴⒙?lián)上對應的電容沒有諧振，應該用L=-1/(2*pi*frequency*im(Y11))，我看了一下Y矩陣?yán)锩鏇](méi)有對應的L值，所以我還得考慮怎樣把這個frequency加進去，哎，這個在HFSS里面很容易解決，可是我老板一定要讓我用CST來搞，呵呵，好多都不懂，請高手們多多指教??！
可不可以先用Excel或著Matlab驗證一下電感值?如果計算正確的話再考慮查一下我之前提到的幫助文件，看看里面有沒有對頻率的定義。
如果你可以用hfss算出結果 那么把模型導入cst計算不就好了啊
