CST仿真出來的4GHz遠場方向圖，如何將phi平面移至到包含最大的增益點那個平面呢？
來源：edatop
更新時間：2024-09-02
閱讀：
請問各位高手，我下面的CST仿真出來的4GHz遠場方向圖,如何將phi平面移至到包含最大的增益點那個平面呢?

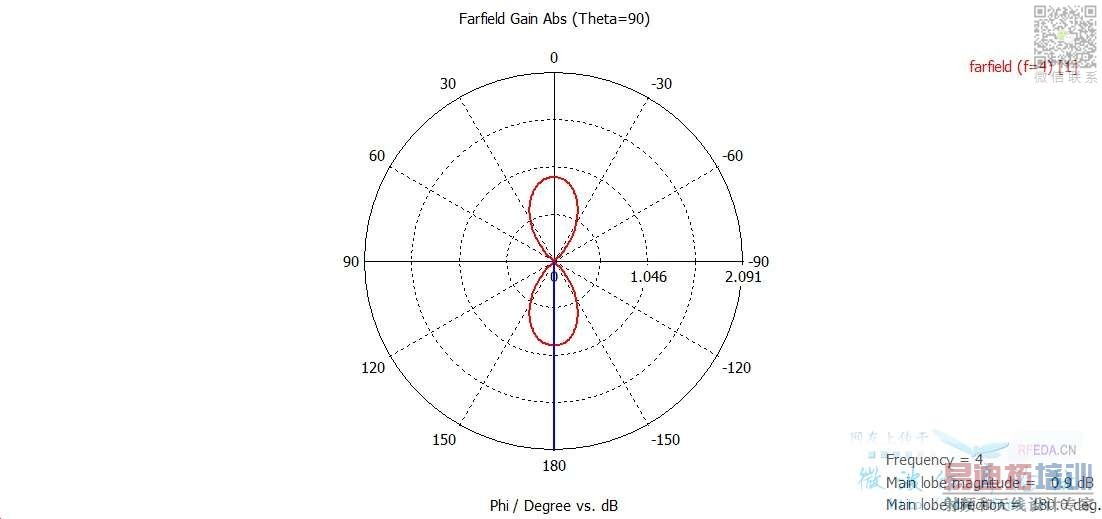

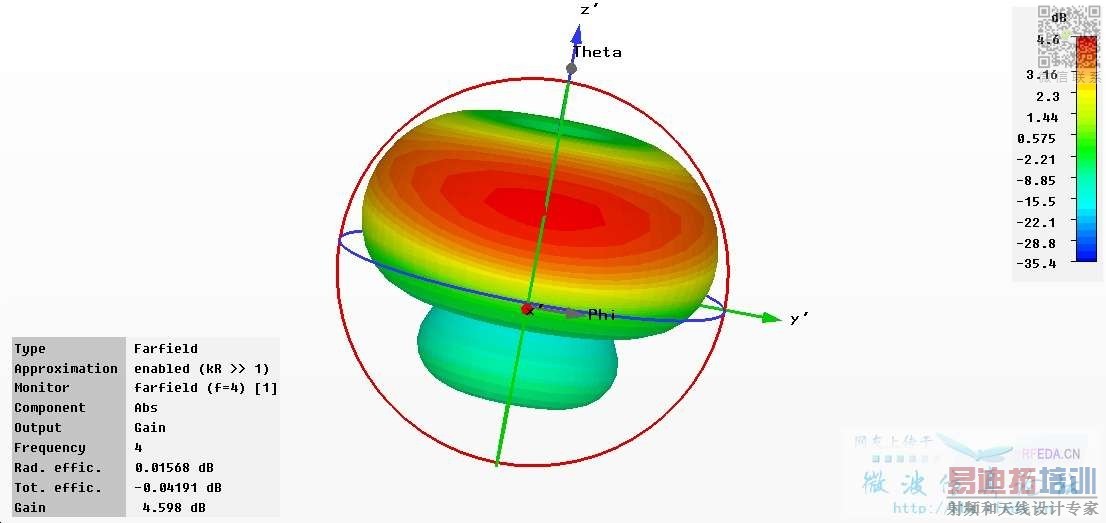

我用極坐標只能得出，此時的最大增益為0.9dBi，3D圖上是4.57dBi，有什么方法可以讓phi面在最大輻射方向上呢?
先phi=0， step theta=1，畫出一張2D圖，并讀出最大值thetamax
將theta設置為thetamax，step phi=1，畫出2D圖，就是通過最大增益的平面的方向圖了
要是還不明白，就上傳模型吧
非常感謝！我理解了一下你的方法。多謝你的幫助！
