Genesys功能介紹之一 —— Genesys Core

作者:Agilent    文章來源:安捷倫科技    點擊數:    更新時間:2008-10-25

Genesys Core 是 Genesys 的核心產品,其它 Genesys 產品都需要。它包括:原理圖編輯線性仿真和布局布線,以及一些組功能,可以在設計人員之間非常容易地自動地共享信息。Genesys Core 可為獨立的射頻設計小組和個人提供經濟實惠、高性能的電路設計環境,為射頻平面電路設計流程奠定了基礎,也有助提升個人應對各種基本設計工作的生產力。

您可以控制的生產力工具

Genesys Core 的價格為 $4,075(美元標準定價),對于需要立即取得專業射頻設計工具的個人、新興公司、工作組和國際工程師提供了經濟實惠的解決方案,提升了他們?cè)谌驘o線通信市場中的競爭力。它提供 了一個集成的物理設計環境,允許在確保項目、人員和預算的條件下輕易地進行擴展。

Genesys 可使高績率的設計師、遠程辦公人員、出差人員、新雇工程師和快速發展的工作組可靠地訪問值得信賴、易于掌控和得心應手的設計工具,并能夠長期持續使用。Genesys 也能協助射頻設計項目不多或很多的公司控制成本,并在公司內部講行設計,而無需將射頻設計進行外包。Genesys 擁有 6 種語言版本的本地化用戶界面,讓美國和西歐以外的設計機構便于招聘當?shù)氐墓こ淘O(shè)計人才,同時又能夠以較低的成本加入全球性競爭。Genesys 還能幫助發達國家中的工作組立即發揮最大的生產力,無需等待每年的撥款周期和高級管理層的批準。

最后,研發部門以外的工程師和技術人員往往得不到設計部門的技術支持而孤立無援。Genesys 經濟實惠、小巧且易于使用,最適合生產工程師、實驗室技術人員、現場服務及維修人員和教師使用,而當結合了電磁場仿真器和矢量網絡分析儀測量后,Genesys也非常適合元件建模、計量和無源系統集成工程師使用。

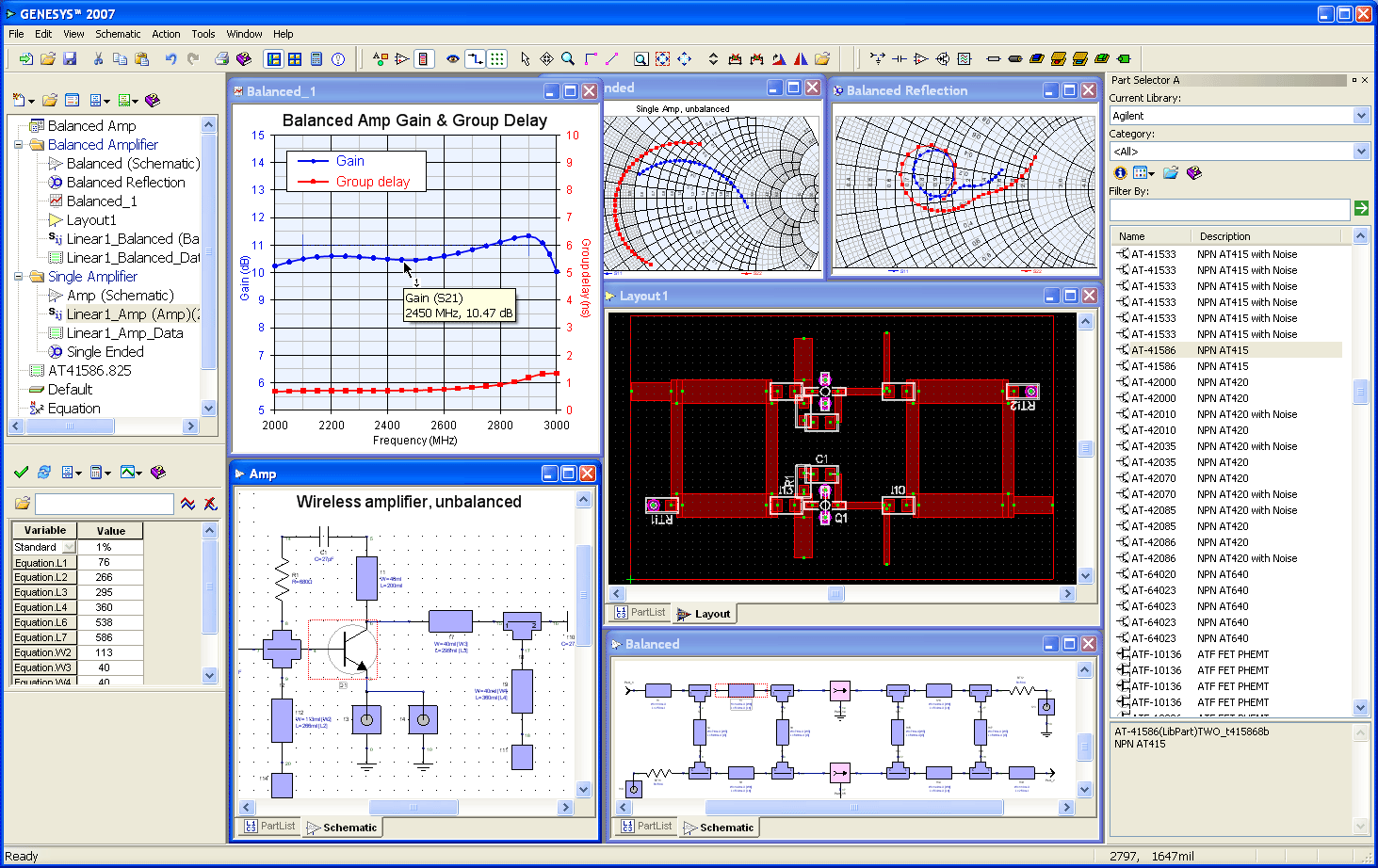

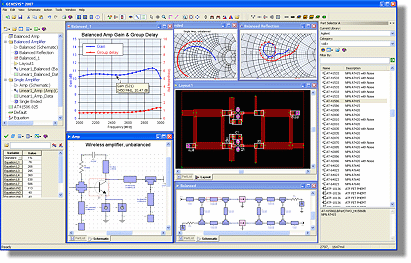

圖1:W1410L Genesys Core 設計環境。



可升級的射頻環境 – 您設計流程的根基

Genesys Core 環境的獨特之處在于其專為物理設計而開發的成熟的、現代化設計環境。它包含多種功能,例如版圖設計、自動化非連續模型、成品率優化和數據后處理,對于其它已然昂貴的射頻EDA工具,每一種功能都是必須額外之處的附加選項。

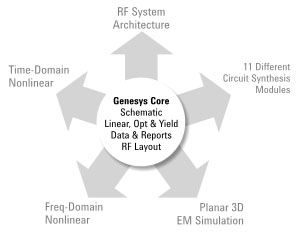

圖 2:Genesys的5 個仿真域



您可以使用 Genesys Core 設計的高性能電路如下所示。除下列舉例之外,您還可以快速設計組件和系統的關鍵線性部分,包括濾波器、穩定性和匹配網絡、系統電路板的寄生效應,同時最大程度提升這些電路結構的成品率。

Genesys Core 可通過添加本網站發布的其它模塊輕松地進行擴展。為了最大程度地節約成本,我們特別將幾組具有針對性應用的模塊歸集為套裝產品。您的 Genesys 能夠隨著您需求的增長而增長。如果您需要極致性能或集成多種設計技術,Agilent Technologies 能為您提供企業級設計工具 Advanced Design System,同時保持您對 Genesys 的財務投資。

使用Genesys Core 可以設計什么?

  • 低噪放大器,旨在達到最高的成品率、穩定性、增益和帶寬
  • 窄帶和寬帶放大器
  • 使用S參數技術進行振蕩器和高Q值諧振結構的設計
  • 考慮了損壞和版圖寄生效應的離散值 表面封裝元件(SMT) 濾波器設計
  • 快速輸出掩膜文件用于射頻電路板加工或直接輸出到快速制版機
  • 用于高功率放大器和天線的匹配與分布式多管線技術
  • 通過添加線性匹配網絡、外部 SMT 元件和連接線寄生影響,將商用無線芯片裝配到射頻電路板上
  • 巴倫、傳輸線耦合器和高質量微波無源部件
  • 移相器、線性 PIN 開關(開/關狀態)和雷達功率分配器
  • 使用矢量網絡分析儀或三維電磁場仿真軟件得到的連接器的S參數,在Genesys軟件中進行等效電路模型提取,或進行測量去嵌入
  • 為常用元件提供自定義庫功能,讓您的設計團隊更具競爭優勢

Genesys Core 環境中包括什么?

  • 具有圖形化用戶界面、層次結構和項目管理的集成設計環境
    • 整個設計環境支持 Visual Basic 腳本語言
    • 本地語言版本:簡體中文、繁體中文、日文、韓文和俄文
  • 最高質量的射頻設計文檔
    • 集成的數據后處理、數據文件集和 LiveReport(實時報表),可輕松地實時對測量與仿真結果進行比較
  • 頻域線性仿真器
    • 100 多個精確的微波物理模型,例如微帶線、帶狀線、共面波導等
    • 含有 100 多個算術運算符的預處理和后處理公式,獲取許多混合算術引擎
    • 參數掃描、實時調協模式和自動優化
    • Monte Carlo分析、成品率分析和成品率優化,支持六西格瑪 DFM(實驗方法) 技術
    • 近 30,000 個流行的商用元件和介質基板材料及內置工具,可以建立自己的模型庫和部件庫
  • 集成的版圖設計功能,可以直接從射頻原理圖的轉換得到
    • 原理圖、模型、數據、版圖導入/導出轉換器
