01 問題描述

某工業產品，現場運行兩月后出現損壞，經分析電源磁珠接口有明顯的燒毀痕跡，但是前級的保險、TVS、后級的電源芯片都沒有損壞。

備注：產品的供電24V/0.3A，磁珠的選型為1200Ω/1A。從選型的規格降額上沒有問題。

02 原因分析

由于保險、TVS、電源芯片都沒有損壞，可以排除過流問題。結合客戶的現場應用，產品使用DC24V供電，DC24V同時掛載了50多個交流接觸器，用于過程控制，接觸器的動作頻率約1次/S。經過現場工程師的示波器測試，現場捕捉到非常高的脈沖干擾。

脈沖干擾

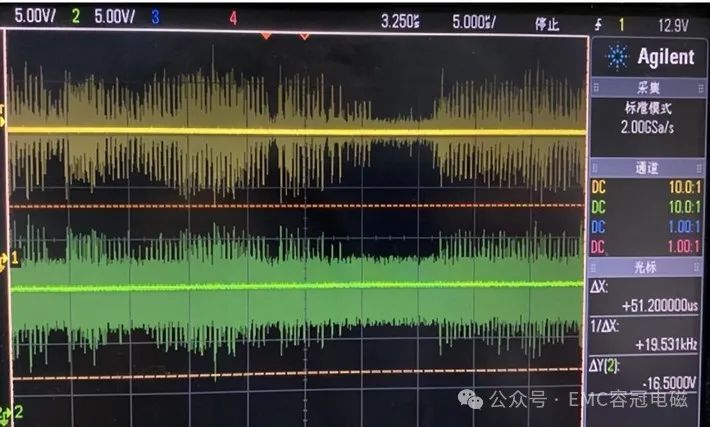

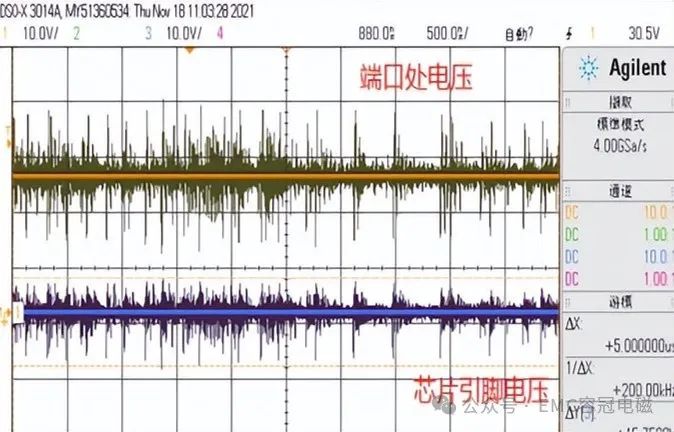

在電源端口處最高可以測試到DC57V/60MHz左右的脈沖干擾。斷開接觸器后，該干擾消失，說明干擾是由接觸器導致。磁珠處于長期強干擾的情況下會一直處于能耗狀態，將高頻干擾轉換為熱能消耗，如果產品處于高溫場景，則溫度會疊加，當發熱大于散熱的情況下，磁珠會不斷溫升，最終后果就是過熱燒毀。

03 解決措施

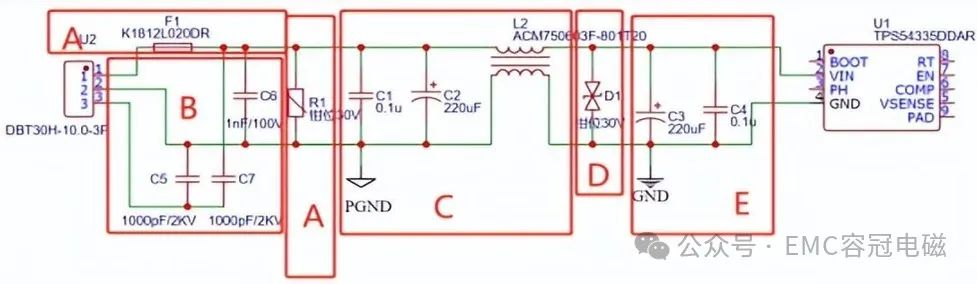

采用壓敏電阻+共模電感+電容+TVS的濾波模式。
