圖6： 基頻電路頻域結果實例 不同增益狀態的掃頻響應；

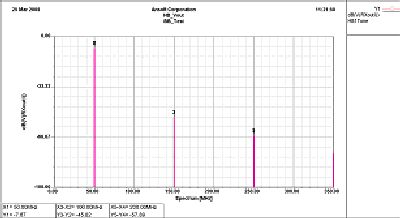

圖6： 基頻電路頻域結果實例 諧波平衡模擬報告的諧波失真；

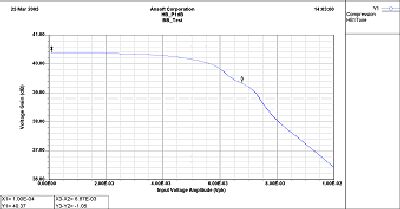

圖6： 基頻電路頻域結果實例 諧波平衡計算的增益壓縮圖。
圖7a和7b為同一電路典型的時域仿真結果，包括復雜OFDM輸入波形以及單個UWB訊框的I/Q通道輸出響應。單個制程設計套件(聯電的0.13um制程)以及相應的設計環境能夠使設計者根據自己的需要選擇想要的仿真算法。

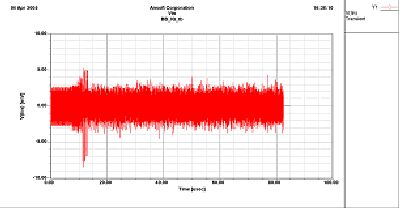

圖7：基頻電路的時域結果實例 (a) 使用PWL源的OFDM數字調變輸入波形；

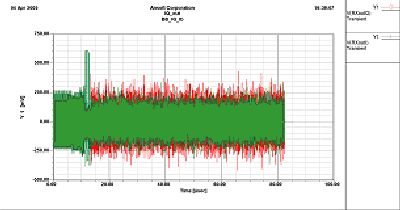

圖7：基頻電路的時域結果實例 (b) Nexxim預測的I與Q輸出。
