CST微波工作室天線仿真設計培訓

課程形式：中文講解，高清視頻培訓課程

課程時長：全長8個多小時

軟件版本：CST Suite Studio 2013

主講老師：李明洋

       CST微波工作室和HFSS是天線仿真設計領域應用最廣泛的兩款設計工具，掌握CST微波工作室在天線設計領域的工程應用和使用操作，可以極大地提升工程師的天線設計能力和工作效率。

    《CST天線設計詳解》這門培訓課程，主要就是有針對性地講解天線設計的相關知識和使用CST微波工作室進行天線仿真設計的使用操作。課程從基礎講起，詳細講解了天線設計的基礎知識、天線各項性能參數的定義、使用CST微波工作室進行天線設計的設計流程和具體操作，并通過多個天線設計實例操作，講解和演示了CST微波工作室天線設計的全過程。

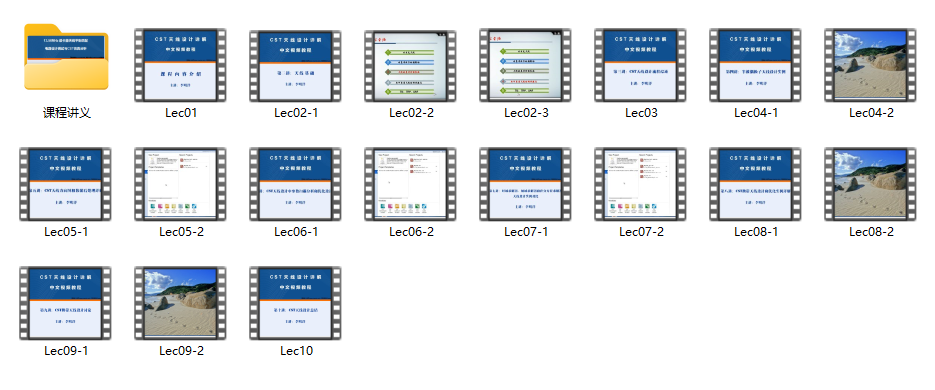

        課程采用視頻教學形式，邊操作邊講解，直觀易學，可以幫助工程師快速地理解和掌握CST微波工作室的天線設計操作。課程共10講，教學使用的軟件版本為CST2013版，課程內容如下：

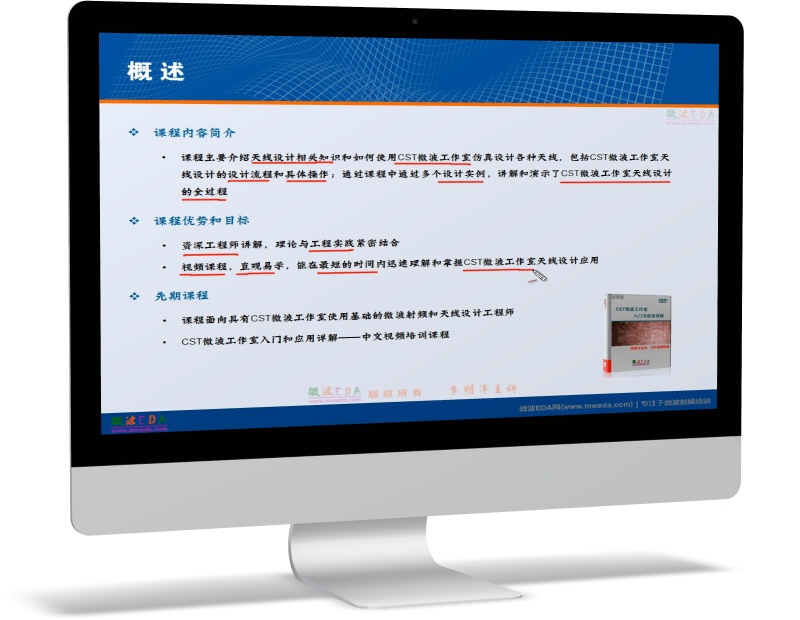

        第一講：內容介紹

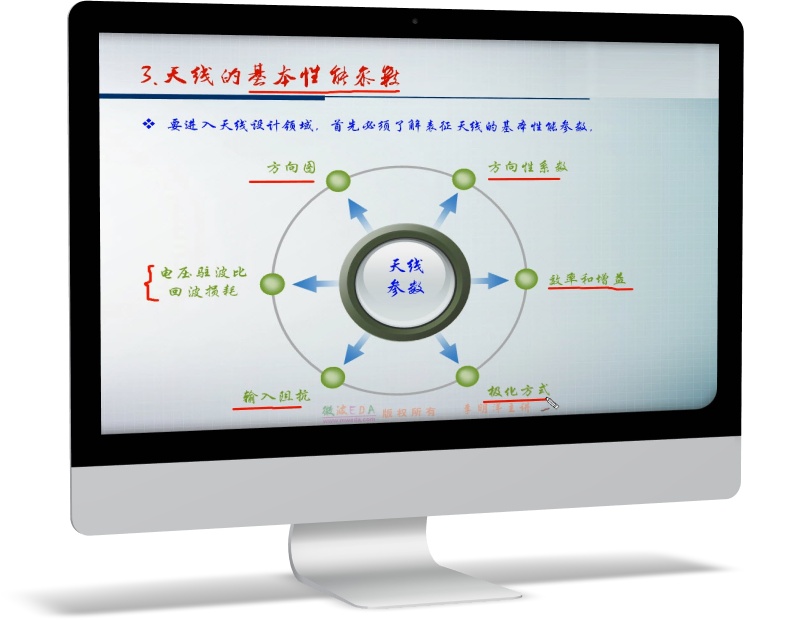

        第二講：天線設計基礎

        天線設計相關基礎知識和各項表征天線性能參數的含義

        第三講：CST天線設計流程

        重點介紹CST微波工作室天線設計的設計流程和設計流程中每一步的相關操作設置，包括：求解器的選擇，背景材料和邊界條件的設置、激勵的設置、以及求解器參數設置等。同時這一講詳細講解了在CST設計環境中，如何通過背景材料和邊界條件的設置來模擬天線向無限大自由空間輻射的情況。

        第四講：半波偶極子天線設計實例

        通過一個最簡單的半波偶極子天線設計實例，講解和演示CST微波工作室天線設計的全過程和詳細操作

        第五講：CST天線方向圖和數據后處理詳解

        內容包括：查看天線性能分析結果的操作，場監視器的使用，數據后處理模板(Post-processing Template)的使用，重點講解查看天線方向圖的操作和數據后處理模板的使用。

        第六講：CST天線設計中參數掃描分析和優化設計實例與詳解

        使用CST微波工作室設計分析天線問題時，可以分別使用參數掃描分析功能分析天線結構參數的變化對天線性能影響，使用優化設計找出滿足設計要求的天線結構參數值。本講主要來講解CST微波工作室的參數掃描分析功能和優化設計功能在天線設計中的應用；并通過實際的分析設計實例，講解和演示了參數掃描分析和優化設計的具體操作。

        第七講：時域求解器、頻域求解器和積分方程求解器天線設計實例對比

        CST微波工作室中，有時域求解器,頻域求解器和積分方程求解器這三種類型的求解器可以用于天線設計分析；這一講以上述三個求解器分別來仿真分析設計同一款天線，對比講解這三個求解器在天線設計中的具體應用和實際使用操作

        第八講：CST微帶天線設計和優化實例詳解

        通過矩形微帶天線設計分析實例，講解和演示CST微波工作室關于微帶天線的設計和優化全過程，包括微帶天線基本設計理論、微帶天線的設計流程、具體的仿真分析操作和優化設計操作

        第九講：CST天線設計討論

        講解和討論如何通過去波導端口的嵌入功能分析給出矩形輻射貼片邊緣處的輸入阻抗，然后從輸入阻抗處入手優化天線性能；講解和討論在使用通用頻域求解器分析該微帶天線，以及在使用頻域求解器時如何對微帶線做簡化處理，以提高仿真分析的效率

        第十講： CST天線設設計總結
