Agilent微波射頻網絡分析產品介紹

        Agilent公司能提供在頻率、性能和儀器種類方面都能滿足測量需要的多種網絡分析儀。這里將對Agilent公司各種網絡分析儀產品進行整體介紹和逐項比較，以幫助您了解安捷倫公司不同型號網絡分析儀的區別，以及確定哪種網絡分析儀最為適用。
        Agilent公司網絡分析儀家族產品系列如下表所列：

Agilent E5100 系列網絡分析儀 -- E5100A

適用于濾波器和諧振器測試的高效率網絡分析儀

功能特點
極快的測量速度：0.04ms/測試點
適于大批量生產的機械手命令接口
濾波器和諧振波形分析命令

Agilent E5100 系列網絡分析儀是一種工作頻率范圍為10KHz ~ 300MHZ 的低頻網絡分析儀，它特別適合于要求有很高測試效率的晶體/陶瓷濾波器和諧振器以及其他電子元件的生產線測試場合。

E5100A是通過提供極快的測量能力(快到0.04ms/測試點)、內置波形分析命令和元器件撿拾機械手命令接口來提高制造效率。

E5100A具有多方面的分析功能，能滿足您在整個生產測試器件的高產量和高生產率的要求。E5100A以其精細中頻帶寬(IFBW)選擇和低噪聲電路來實現高質量和高高速測試，方便的分析和處理功能提高了最終測試的生產率。

ENA系列射頻網絡分析儀

Agilent ENA 系列網絡分析儀提供廣泛的RF方案選擇范圍，從低價位的基本S參數測量到高級多端口及平衡測量方案。標準ENA分析儀更為網絡分析擴展了更多高級特性，使更低價位的ENA-L分析儀亦可以通過組合50歐母或75歐母測試套件提供基本S參數測量。

ENA-L射頻網絡分析儀--E5061A, E5062A
低成本基礎射頻網絡分析的新標準

功能特點
S參數或傳輸、發射測試
50歐姆或75歐姆系統阻抗
眾多易于使用的特點、提高生產效率
使用電子校準件可簡化并加速校準過程

Agilent ENA-L提供的是最新的現代技術和應用的靈活性，可以在眾多行業和應用環境中完成基礎矢量網絡分析功能，如無線通信、有線電視、汽車制造、教育等。以縮短測試時間為宗旨，這種分析儀幫助您提高測試效率。

ENA-L能提供在研發、生產制造和提供服務等應用環境中進行測試所必需的所有關鍵性能，可以對濾波器、放大器、天線、電纜、CATV連接器和分布放大器等射頻元器件進行測量。

備有行業標準ENA的主要功能且價位適中的ENA-L包含許多易于使用的特性，最適合于高效率的測試和實現高可靠性

----

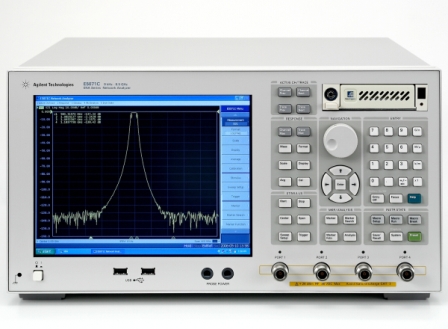

ENA射頻網絡分析儀--E5070B, E5071B, E5071C
多用途射頻網絡分析的行業

功能特點
通用的8753X后續產品
用全端口校準進行2、3或4端口測量
內置平衡測量能力
用于平衡元件分析的測試夾具仿真器
用于混頻器測量的頻偏模式
使用電子校準件(Ecal)可簡化并加速校準過程

Agilent ENA系列能對多端口元件如雙工器和耦合器提供快速、精確的測量。E5070B, E5071B, E5071C都能提供多達4個測試端口。

ENA系列具有內置平衡測試能力，使您能對一些先進的手機元件如平衡聲表面濾波器(SAW)進行測試。它還能用測試夾具仿真器功能進行混合模S參數測量。測試夾具仿真器功能包括匹配電路的嵌入/去嵌入和阻抗變換能力。

此外，ENA還提供頻率偏置測試模式，能精確測量混頻器和變頻器的特性。

在生產制造過程中，很容易實現高效率的測量。利用內置的Microsoft Visual Basic for Application(VBA)，您可以迅速開發測試應用程序或自動化程序。此外，機械手命令接口很同意將ENA組合到自動化系統中并實現快速數據通信。

這些綜合測量能力使每個元器件的測試成本降到最低，且顯著提高多端口元件和平衡元件的測試效率。

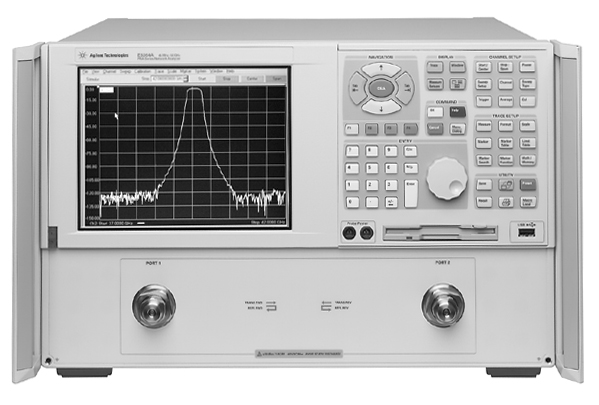

PNA系列微波網絡分析儀
高性能多用途微波網絡分析儀
E8356/7/8A, E8801/2/3A, N3381/2/3A

功能特點：
接收機直接接入時動態范圍為143dB
用全端口校準進行2或3端口測量
利用可配置的測試儀提供擴展能力
可以與PC機連接

E8356/7/8A屬于二端口網絡分析儀(3.6或9GHz)，它能提供Agilent網絡分析儀可達到的最高性能，在測試端口上動態范圍為128dB，接收機直接接入時的動態范圍為143dB。它還為夾具內器件和晶片上器件提供直通-反射-傳輸線(TRL)/傳輸線-反射-匹配(CLM)校準能力�？膳渲玫臏y試儀選件能定制測試儀的信號路徑。E8801/2/3A也是二端口網絡分析儀，但他有三個接收機和可選擇的功能，從而使您有可能配置適于您需要的經濟經濟型儀器。N3381/2/3A是具有三端口校準的三端口網絡分析儀，能對所有9個S參數進行快遞、精確的測量。

PNA系列擁有許多能大大提高設計和測試效率的功能。WIndows操作系統提供將儀器的連通性加以擴展的可能性。您可以在Windows平臺上安裝有關測試工具來減少對專用PC機的需求，并利用在線幫助來迅速查閱編程和用戶文件。此外，COM/DCOM還能提供高效能的自動化功能。

安捷倫PNA系列微波矢量網絡分析儀融速度和精度于一身，解決了從10 MHz到110 GHz的通用高性能和毫米波器件測試的挑戰。許多先進的功能特點能幫助您迅速、方便和準確地進行工作。

安捷倫PNA-L矢量網絡分析儀隸屬于PNA系列網絡分析儀平臺，是為滿足通用網絡分析需求而設計的。其先進的功能可以幫助您迅速、簡便、精確地完成工作。
