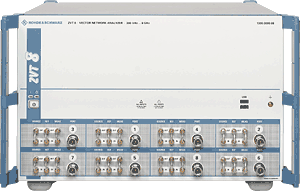

R&S ZVT8是第一臺真正高達8端口的矢量網絡分析儀（8GHz）。它的設計、操作方法、技術指標類似與R&S ZVB，且采用了R&S ZVB的固件系統，它自身未帶顯示器和前向面板鍵盤。一個基本的二端口R&S ZVT8可以通過增加適當?shù)倪x件擴展成8端口矢網。這樣，就可以對多端口器件（高達8個端口）的S參數和平衡器件的混合模S參數進行測試。

R&S ZVT8通過IEC/IEEE總線和LAN口實現遠程控制。外加顯示器和鍵盤后，就可以通過鼠標點擊下拉菜單對R&S ZVT8進行操作，就象操作R&S ZVB一樣。 傳統的多端口方案采用的是通過2（4）端口網絡分析儀外加開關矩陣擴展的方式，與此不同的是，R&S ZVT8的每個端口都擁有獨立的反射計、駐波比橋、信號發生器和參考接收機。 每個反射計都可以配置“直接信號發射器/接收機”選件。這樣就可以通過一個可拆卸的PC 3.5 mm連接電纜，使信號發射器/接收機通道經過前向面板。這個選件類似與R&S ZVR系列的外部測量選件，但R&S ZVT在參考接收機之前多了一個“直接信號發生器通道”。

誰是R&S ZVT8的目標客戶？

需要測量4端口以上的有源部件和極短測量時間的，是R&S ZVT8的典型客戶，包括網絡電纜、網絡連接器、開關、耦合器、功分器和無線通信模塊的制造商。由于具有很大的軟硬件靈活性，R&S ZVT8是復雜系統生產測試的理想選擇。“直接信號發射器/接收機”選件打開了很多功放/濾波器環路路徑，這樣就增加了信號源輸出電平，同時也改善了諧波抑制。它對測量功放、電子開關、無線通信天線開關單元的非線形參數是非常必要的。R&S ZVT8是市場上最快的多端口解決方案，它是那些對時間要求很關鍵的應用的最佳解決方案，下面有一個關于半導體廠家的很好論據。例如，他們要求在100ms以內對晶片進行復雜的多端口測量，因為晶片的探針從一個元件移到下一個的時間在200ms以內，這樣就要求測量時間至少接近這個范圍。

R&S ZVT8的與眾不同之處

現代的操作理念，快速便捷的參數選擇與ZVB一樣，可以通過“more”對話框?qū)�儀器進行快速便捷的多端口測量配置；可以通過鼠標選擇測量參數，也可以通過外接鍵盤直接輸入端口號。當我們需要查找64個S參數中的某1個時，可以通過內嵌菜單輕松查找。由于具有不受限制的通道數，這樣在顯示時就不需要切換不同的儀器設置。

高測量速度

由于真正的多端口結構，它的測量速度比那些基于開關矩陣的方案要快幾倍。R&S ZVT8完成一次8端口測量需要的掃描次數是矩陣方案的1/3，測量時間是矩陣方案的1/6。R&S ZVT8還可以同時并行測量一個DUT的若干個通道或若干個獨立的DUT。

高精度

開關矩陣中的電子開關具有很高的衰減和有限的一致性，這些會導致測量誤差；而R&S ZVT8的真正8端口結構省去了這些開關，使得每個端口具有相同的精度。輸出功率：+13 dBm，靈敏度：–110 dBm，動態范圍：> 120 dB 由于真正的多端口設計，R&S ZVT8各個端口有著相同的高輸出電平、靈敏度和動態范圍。 “直接信號發射器/接收機”選件增加了設備的靈活性和性能 “直接信號發射器/接收機”選件為在測試需要時配置外部濾波器和放大器等裝置提供了靈活的通路。另外，源輸出電平可以增加5 dB，接收機靈敏度可以增加15 dB，這些得到改善的動態就可以允許采用更大的測量帶寬，從而使測量時間降低幾個數量級。電子功率掃描范圍：50 dB 像R&S ZVB一樣，R&S ZVT8的功率掃描范圍也大于50 dB。這樣就可無需外加衰減器，快速測量有源器件的特性。

2 個DC輸入

像R&S ZVB一樣，R&S ZVT8的后面板上有2個用來測試直流電壓或低頻交流電壓的輸入接口。因而，也可以測試源電流和檢波器特性。



這款新儀器可以直接供客戶對產品進行卓越的網絡分析，產品端口數可以從2到8之間任意選定。R&S ZVT8矢網的穩定性、精度、測試可重現性、測量時間、輸出功率、靈敏度和動態范圍等各項性能指標卓越。
