用矢量信號分析儀檢測非線性失真

實際上，可用理想信號與實際信號的信號比或用理想信號與實際信號間差值信號的對數值來描述失真特性。若用x/y坐標描繪每個信號差值樣本與理想信號，則所得結果即為AM/AM失真特性(基于振幅的振幅失真)。將所有的測試點標入特性曲線中。這樣，特性曲線與水平0-dB線間的偏離即為非線性失真量，見[圖3(e)和圖3(f)]。將相位誤差看作AM/PM特性曲線理想幅度的函數(基于振幅的相位失真)，從而可得到相位誤差。

在分析儀工作過程中，用解調位（比特）重建理想信號。這樣就無需知道之前的發射數據序列或理想I/Q取樣。根據以上所述方法，通過比較理想信號與測量信號，即可確定實際特性。這使得放大器可在以后的精確工作模式上被測量。

為計算調制誤差，分析儀通過將符號時間的EVM的有效值(RMS)最小化來適配測量信號。有關這類的適配，在常見的移動無線標準(如EDGE)中有具體描述。

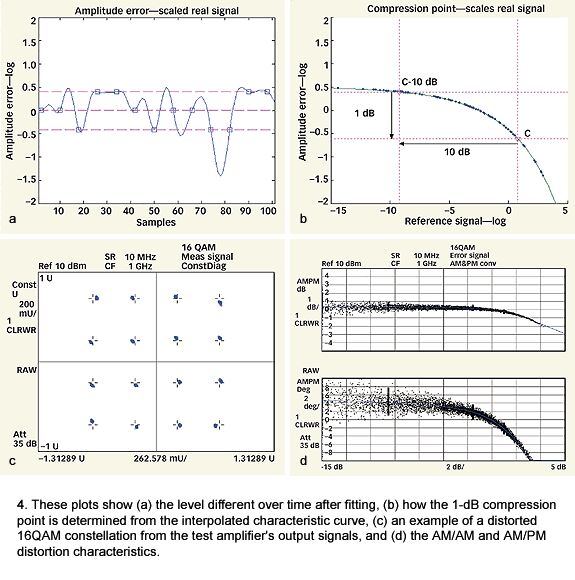

圖4所示為標有符號時間、經適配之后的誤差信號。以對數形式表達其與參考信號的關系，可以發現，適配導致測量點及內插壓縮曲線在垂直方向上略有偏移[圖3(f)及4(b)]。

插值后，用兩個記號標記壓縮點，其水平間隔固定為10dB。通過在特性曲線上移動記號來決定兩記號垂直間隔為1dB的點。此時，標為記號C的該位置即表示1dB壓縮點，見圖4(b)。

圖4(c)及4(d)所示為帶上升余弦發射濾波的16QAM調制方案的實際測量結果。該發射濾波并不需要接收濾波器并能自動產生符號間無干擾(即，集中的)的星座點。適配產生如下圖形：即星座點的位置被輕微地向高電平移動。中間位置的星座圖看起來相符，而具有高電平的外部點向內微移。

通過插入所有的測量點[見圖4(d)的上半部]可得放大器的AM/AM失真曲線。圖4(d)底部所示為AM/PM曲線，即用x/y軸表示的信號的相位差與理想信號電平的關系。在適配后這兩個特性曲線在垂直方向上都有移動，但對壓縮點的微分計算通常還能提供正確的數值。

該失真測量新方法也可與所有線性調制方案及任一類型的發射濾波器一道采用。然而，新方法要求一個沒有接收濾波的測量信號。任何有帶寬限制的接收濾波，將因?yàn)闉V波器的沖擊響應被分配到一定量的符號周期上，從而導致非線性效應。結果將造成信號特性的惡化。

為解釋新的失真測量方法，用基于EDGE移動無線標準的沖擊信號作為例子。數字標準EDGE使用3?/8-8PSK調制方案。對于發射機，有一個特殊的濾波器，該濾波器無符號間干擾。做為示范測試的一部分，EDGE沖擊信號被解調，并將測試結果距離對齊，按同步序列的位置排列并限制在該沖擊信號有效范圍(有用部分)內。這樣，沖擊信號的邊緣及之外的區域就不會被用于測量分析。

對于寬帶、雙極小信號放大器(沒有顯示)的測量，矢量信號分析儀計算所加的采樣輸入功率，確定壓縮點及相位誤差，并按絕對刻度顯示。對于這一放大器，計算出來的1dB壓縮點為+10.36dBm（被測部件的輸出電平），相位失真為8.71deg。除了這些電平及相位特性之外，對平均功率電平與峰值因子(峰值與平均功率的比值)的比較可提供與DUT失真相關的更多信息。這些測量結果顯示：平均功率壓縮為0.68dB、峰值因子下降了0.82dB。

這套最先進的矢量信號分析儀，使得非線性失真特性及調制相關的壓縮參數的測量變得非常容易。這套檢測設備還可用于傳統的矢量分析及失真測量，還可以直接驗證功率放大器的預矯正的有效性，而不像其它檢測設備，如EVM那樣，只能通過推斷才能實現。
