基于網絡分析儀提高低噪聲放大器(LNA)的測量精度

  3)校準時中頻帶寬值較大

  由于校準是為了獲得網絡分析儀的系統誤差,因此校準時,中頻帶寬建議設置為100Hz,完成校準后,為了提高測試速度,可以把中頻帶寬提高到10kHz或1kHz,這樣的改變并不會明顯改變校準的狀態和影響測試結果。

  解決上面三個問題后,重新進行校準和測量,測量結果如圖9所示,可以看出抖動和毛刺現象不見了,測量結果比較理想。

優化后測量結果

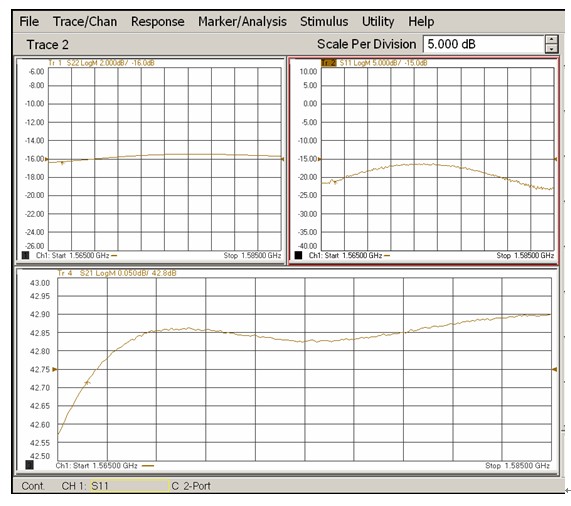

 圖9 優化后測量結果

       6.總結

       現代的LNA設計指標越來越好,優異的LNA性能對傳統的參數測量方法提出了很大挑戰,但是通過合理地設置網絡分析儀以及優化校準過程,可以獲得較高的測量精度。【微波EDA網

  參考文獻

1、 王國彬等,超導接收機中低射頻低溫低噪聲放大器的研制,電子技術應用,2007.8
2、 Agilent AN 1287-3 Applying Error Correction to Network Analyzer Measurements
