 內容介紹

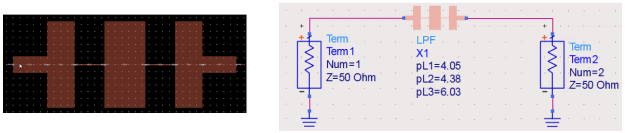

高低阻抗線微帶濾波器（又名階梯阻抗或階躍阻抗濾波器，英文名為Stepped Impedence Filter），是一種常用的低通微波濾波器，其結構簡單，易于加工，應用廣泛。
該門課程專門講解高低阻抗線微帶濾波器的設計，以及如何使用ADS軟件來仿真分析優化設計高低阻抗線微帶濾波器的性能。課程從以微波濾波器綜合設計為基礎的原型電路設計法出發，全面透徹地講解了高低阻抗線微波濾波器的工作原理和設計計算；并通過具體的設計實例，詳細介紹了高低阻抗線微帶濾波器的實際設計步驟，同時演示和講解了使用ADS軟件仿真分析和設計優化微帶線濾波器的全過程。
通過課程的學習，不僅可以幫助學員快速、全面、透徹地理解高低阻抗線微帶濾波器的設計原理，還可以幫助學員學會并掌握使用ADS軟件仿真分析和優化設計微帶線濾波器的實際操作，包括微帶線濾波器的原理圖電路的分析和優化、Layout版圖結構的分析和優化以及如何使用ADS DesignGuide來快速設計高低阻抗線微帶濾波器。
課程使用的ADS軟件版本為ADS2014，適合使用ADS2011及其之后版本ADS軟件的學習。課程全長4個半小時，共分6部分內容，內容安排如下：
1. 課程內容介紹
2. 高低阻抗線微帶濾波器的設計原理和設計步驟
詳細、透徹地介紹高低阻抗線微帶濾波器的工作原理，從以低通原型濾波器為基礎的綜合設計法出發，推導給出高低阻抗線微帶濾波器的結構參數和低通原型濾波器電路元件值之間的等效關系，從而給出由低通原型濾波器來設計高低阻抗線微帶濾波器設計步驟和計算公式，包括高、低阻抗線特征阻抗的選取以及高、低阻抗線長度的計算。
3. 高低阻抗線微帶濾波器設計實例
通過一個高低阻抗線微帶低通濾波器的實際設計實例，并結合ADS軟件中的微帶線計算工具LineCalc，實例講解高低阻抗線微帶濾波器具體的設計步驟以及高低阻抗微帶線結構尺寸的實際計算過程。
4. 高低阻抗線微帶濾波器的ADS仿真分析實作
實例演示和講解使用ADS仿真分析高低阻抗線微帶濾波器的完整過程，包括如何分別在ADS Schematic環境下使用S參數仿真器仿真分析高低阻抗線微帶濾波器的性能和在ADS Layout環境下使用Momentum電磁仿真器仿真分析高低阻抗線微帶濾波器的性能，以及高低阻抗線微帶濾波器的設計調試。
5. 原理圖和版圖的優化設計
講解如何使用ADS軟件的優化設計功能來優化和提高濾波器的性能。課程中會詳細講解在ADS原理圖環境下對微帶濾波器進行設計優化的具體操作，和在ADS Layout 版圖環境下調用Momentum電磁仿真器對濾波器的性能進行設計優化的具體操作。
6. ADS DesignGuide 快速設置高低阻抗線微帶濾波器
講解和演示如何使用ADS中的DesignGuide來快速的設計出滿足設計要求的高低阻抗線微帶低通濾波器。主要包括兩個部分，一是使用ADS Filter DesignGuide確定滿足設計要求的濾波器的階數，二是使用ADS中的SIFilter智能元件和Passive Circuit DesignGuide快速設計出滿足設計要求的高低阻抗線微帶濾波器。
課程試看片段
注：為了減少視頻占用空間，在線試看片段作了壓縮處理，課程的實際效果比此處的在線演示片斷更加清晰。如要觀看更清晰的演示片段，您可以下載視頻到本機播放【點擊下載高清片段】。
|
