CST微波工作室—CST2013

    >> CST微波工作室是CST軟件的旗艦產品，通用中高頻無源器件仿真，適用于全電磁頻段，Hz-GHz、THz直至光波段

    >> 集成有九種時域頻域全波 算法和二種高頻算法：時域有限積分、時域傳輸線矩陣、頻域有限積分、頻 域有限元、模式降階、矩量法、多層快速多極子、本征模、多層平面矩量法、物理光學、彈跳射線法

    >> 導入CST印制板工作室™ PCB近場源進行輻射仿真

    >> 與Cadence緊密協同完成 SiP及封裝SI全波分析 

    >> 支持任意時域激勵信號，支持PBA六面體網格、四面體網格和表面三角網格，擁有穩定非結構多級子網 ，高階曲面元有限元網格，直至三階及混合階有限元

    >> 支持N階色散材料插值，支持多路多核、GPU加速、分布式、MPI集群并行計算

    >> 適用于各類天線/RCS、SI、PI/SSN、EMI/EMS、TDR、眼圖、SAR/HAC/TRP/TIS/ DG、LTCC、PBG等仿真 

    >> 支持電邊界、磁邊界、吸收邊界、周期邊界以及UnitCell和Floquet等各類邊界條件

    >> 邊界多種激勵源：離散端口、波導端口、平面波、近場遠場源激勵、高斯波束激勵等

    >> 邊界支持多端口、多模式的單獨、分別及同時激勵

    >> 支持瞬態輻射散射分析，如瞬態RCS和瞬態方向圖，通過FCC認可的SAR計算 

    >> 支持時域?qū)拵�相移設置、內嵌優化器和參數掃描器

    >> 與CST設計工作室™實現純瞬態場路同步協同仿真

    >> 支持TL和MOR SPICE提取

    >> 支持快速時域及頻域靈敏度及公差分析 

    >> 內置材料庫，自定義材料

    天線/天線陣/RCS

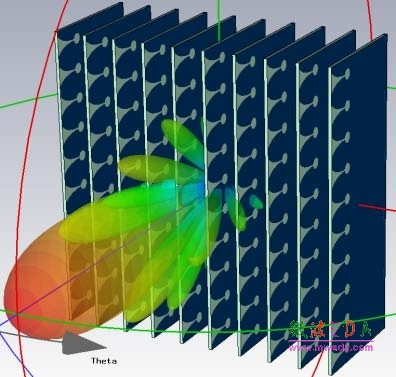

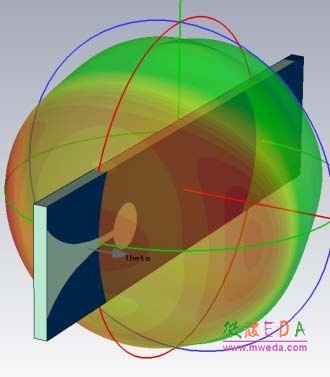

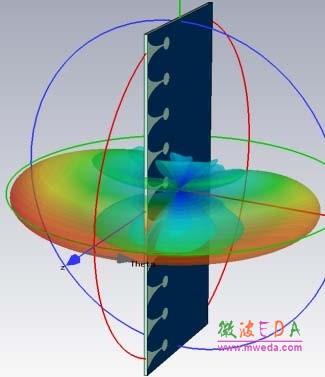

    超寬帶天線及天線陣，CST微波工作室一次時域仿真即可得出0-18GHz整個帶寬上的駐波、 增益、交叉極化等頻響特性。圖中示出單個Vivaldi、1x10、10x10和50x50個陣元的方向圖。

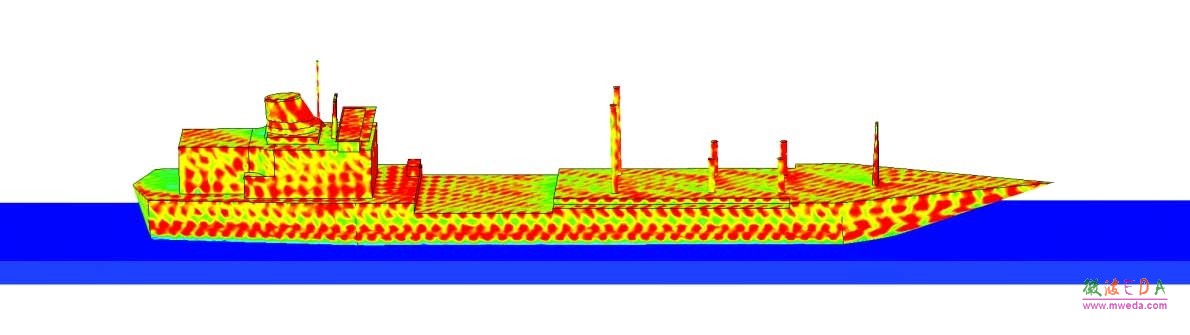

    下圖為CST微波工作室仿真的長130米船的RCS，給出船上的表面電流分布。頻率125MHz。 計及了介電常數為81、電導率為0.01S/m的海水。

    信號完整性SI和電磁干擾EMI

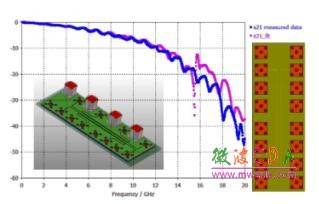

    PCB 板上差分對與SMA 連接器的信號完整性分析（左）和板上各頻點的電流分布（右 ） ， 用于CST MS中的EMI仿真。1GHz 、10GHz 、20GHz 時域全波一次仿真得出0-20GHz全頻帶上的S參量、眼圖、SPICE、SnP，用于在CST設計工作室中的SPICE路仿真。同時得到板上寬帶電流分布，用于CST MS工作室對包含該印制板以及三維周邊環境，如機箱、散熱片等結構下的全波時域?qū)拵щ姶泡椛浞抡妗?/P>

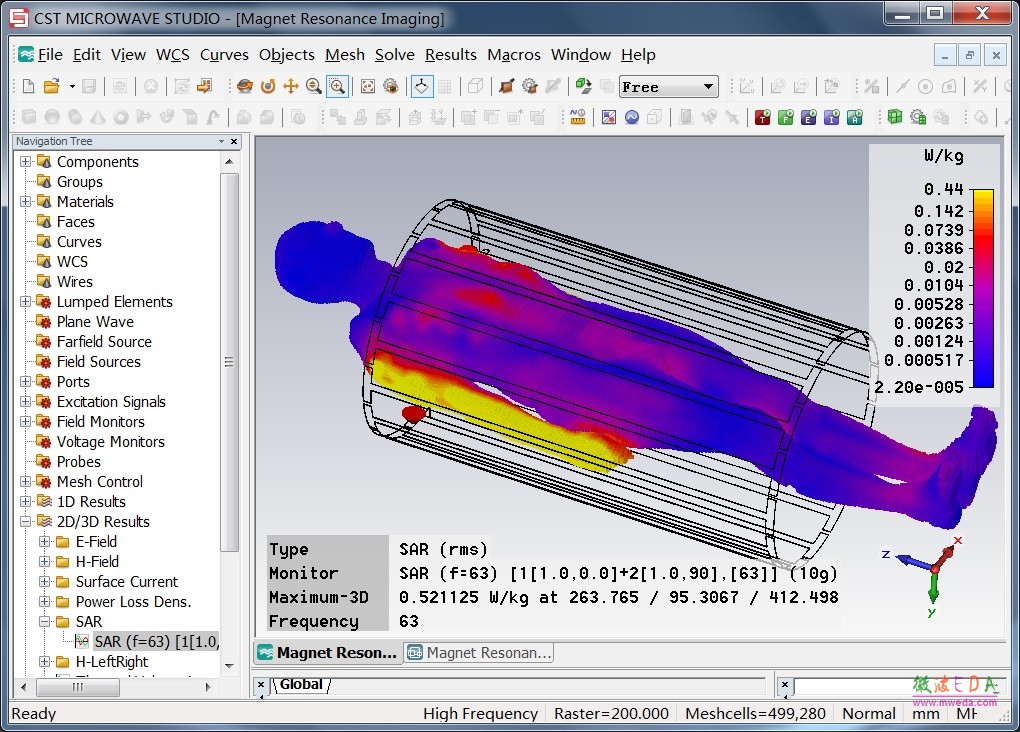

    比吸收率SAR

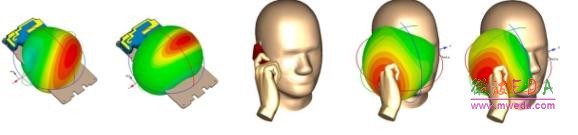

    手機天線與SAR等全面仿真。
