CST完備的電磁仿真分析算法

文章來源: CST_China    錄入: mweda.com

    時域全波、頻域全波、高頻漸進算法、精簡模型

    世界上沒有最好的算法,只有最適應于特定問題的算法。經過三十余年不斷的創新和發展,CST開發和引入了大量的算法。用戶可以根據具體的應用選擇最為合適的算法。

    CST算法/求解器涵蓋:靜電、靜磁、穩恒電流、低頻頻域準靜電、低頻頻域準靜磁、低頻 頻域全波、低頻時域準靜磁、2D邊界元法、2.5D部分元等效電路法、時域傳輸線矩陣法、時域有限積分法、頻域有限積分法、頻域有限元法、模式降階法、本征模、矩量法、多層快速多極 子法、多層平面矩量法、物理光學、彈跳射線法、泊松空間電荷限制流、帶電粒子-電磁場互作用、愛因斯坦相對論運動方程、帶電粒子尾場、瞬態熱場、穩態熱場、結構應力、SPICE/IBIS、時域小信號、時域大信號、頻域小信號、頻域大信號等32個電磁、電路、熱學和力學求解器。

    無需劃分網格的精簡模型庫(Compact Model):縫隙、搭接、散熱孔縫陣列、屏蔽絲網、屏蔽薄膜、燕尾槽、多層復合材料、碳纖維板等,大大提高了全波算法仿真電磁泄漏的效率。

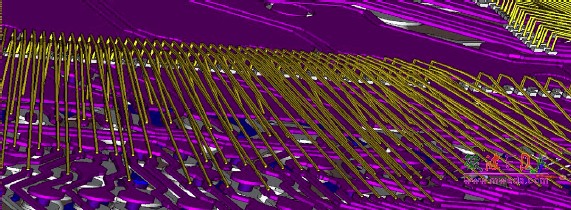

    SiP中chip-to-chip互連:bondwire采用多級子網Subgrid技術,PCB多層結構中30um厚的traces,采用基于六面體網格的時域有限 積分法可以仿真到40GHz頻段的SI;采用多層頻域有限元法可以快速仿真整片的PI。

    仿真自信–相互校驗

    有時,仿真結果與實測吻合不佳,為什么呢?倘若測試是由另外一個小組完成的,他們將 很容易地得出這樣的結論:仿真結果一定是錯的。您若采用不同的算法獲得了吻合相當好的結 果,則您可以堅信在這個設置下結果的正確性。莫非仿真與實測的誤差來源于其他因素:材料 屬性的離散性、測試環境與仿真邊界條件的偏離、測試誤差或噪聲等。
