hfss仿真搞了一個貼片，但是怎么調整參數都不能把s參數降到-10db以下

最近我在學習hfss仿真搞了一個貼片，但是怎么調整參數都不能把s參數降到-10db以下，大家看看怎么能夠把這個模型的s參數降到-10db以下，或者這個模型根本就不能實現上述目的？具體的東西在文件里面，我用的是hfss10的。求大家給點指導啊，小弟在這里虛心學習，先謝謝大家了！

網友回復:

這是仿真結果

網友回復:

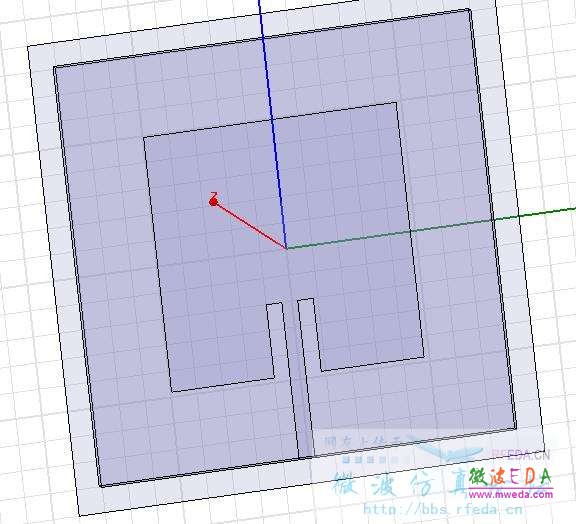

調整下阻抗就可以了，隨手改了下。沒調整頻率，自己調整下貼片長度就可以了





網友回復:

恩，謝謝樓上大俠！這個問題已經解決了。我太急躁了，沒有靜下心來思考原因。以后要克服缺點。。

網友回復:

我也看看喃

網友回復:

請問大仙  您說的調整阻抗是如何調整的呢？我看了下 您把樓主的貼片形狀都改變了呀，樓主的就是一般的側饋矩形貼片天線，您這個改動可能對您來說是隨便改改 呵呵 我想知道您是怎么確定要這么改動的呢？》？思路是什么呢 ？

網友回復:

我也按您的做法 隨便在貼片上切了個矩形 確實能出現好效果，不過不知道原理 請大仙講解

網友回復:

四分之一的阻抗匹配線也可以

網友回復:

我有個問題，這個阻抗匹配線 是加在貼片和微帶線之間還是加在微帶線的一端呢？

網友回復:

我個人覺得是加在兩者中間 起到過渡匹配的作用，可是看到有的文章卻說的不是這樣 我想證實一下！謝謝
