微帶天線中L型探針這種饋電方式HFSS如何畫，如何設置

小弟初學，書中只有同軸饋電，微帶線饋電的模型可以學習，不知道微帶天線中L型探針這種饋電方式HFSS如何畫，如何設置？請各位大俠賜教！

網友回復:

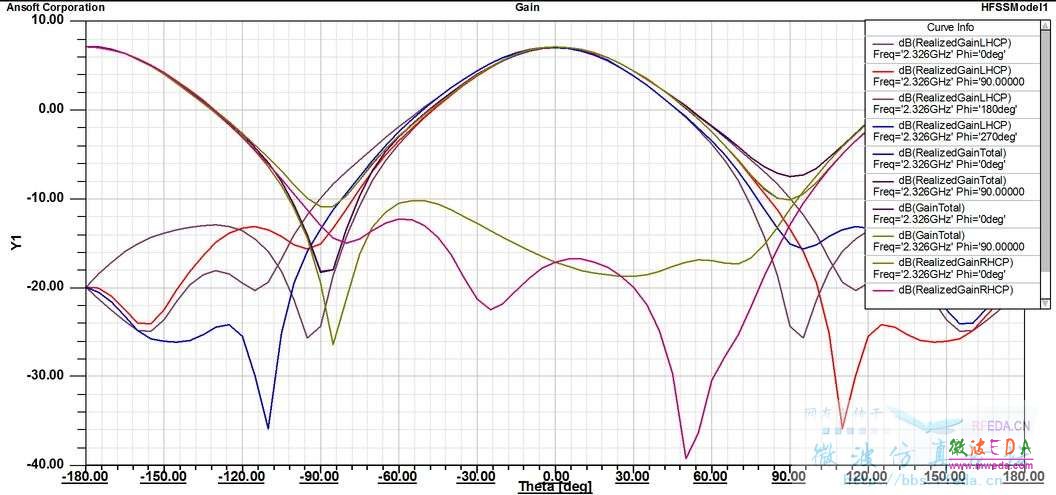

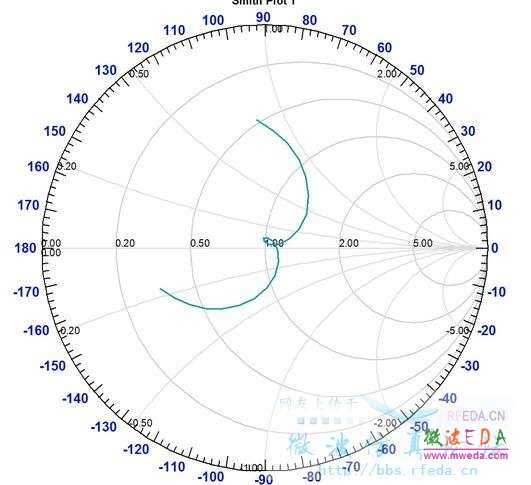

像這樣嗎？








網友回復:

能 具體點不？

網友回復:

那就請你問具體點唄！
你是看過？ 有特殊需求？ 或只是聽人講過這種架構？
若是前二者，照你想要的樣子畫仿真看看就是了！若是后者，圖也畫出來了，照著畫畫看吧！ 自己沒動手做(仿)過，不會有深刻了解的！

網友回復:

我看到別人論文上說 這種L型探針的饋電方式可以提高增益，所以想用這種方式，設計下天線，可是在模型里不會畫 ，不會設置 想請教高人指點。您的 這個模型里 也像同軸饋電那樣 只把底部的PORT口設置成Lumped port？

網友回復:

1. 我的天線不是為了提高增益而用L型，我也看不出這樣可提高增益。
2. 你的論文上有圖的話，請?jiān)囍�依樣�?huà)葫蘆，并請先了解它的論點為何，才不容易出錯
3. 饋線是同軸線沒錯，但port是wave port，同軸線不適合用lump port

網友回復:

L型的可以調諧 天線的諧振點嗎？

網友回復:

謝謝Mr.johnsonh的講解。昨天師兄也和我說了，體饋的話最好用waveport,面饋的話用lumpport。真是暈倒，我仿天線時給同軸饋的是lumpport,出來的結果也還行。不過現在正在想到底用什么形式饋電呢？先試一下兩種形式饋電再看看吧。不過還請知道的牛人講解一下兩種端口饋電形式的具體用法吧。十分感激。

網友回復:

好像可以增加帶寬吧，L型饋電在貼片與地之間增加了一些金屬，也就相當于是電容吧，改變了輸入端阻抗的虛步吧，改變其長度應該可以改變輸入阻抗，可以起到調節阻抗的功效吧。所以用L型饋電是不是既可以增加帶寬，又可以改變輸入阻抗，和輸入端口進行匹配。由于鄙人沒有仿真過，具體的是什么樣的還不清楚。以上僅是己家之言，請論壇各位好友和大牛拍磚指正。

網友回復:

感謝，能不能給個L型探針的HFSS模型文件 好嗎？我學習下，我實在不會畫
