天線廠家規格書中的方向圖怎么看?求指導

文章來源: 互聯網    錄入: mweda.com

剛剛開始學習天線,廠家規格書中的天線方向圖中的數據該怎么看?求詳細指導。。
這個天線是增益3dbi的,從圖中能看出來嗎?
小的紅框中的值是方向系數還是增益值?
大的紅框中的英文代表的含義是什么?尤其是箭頭指向的哪幾個?從圖中能看出是全向天線嗎?

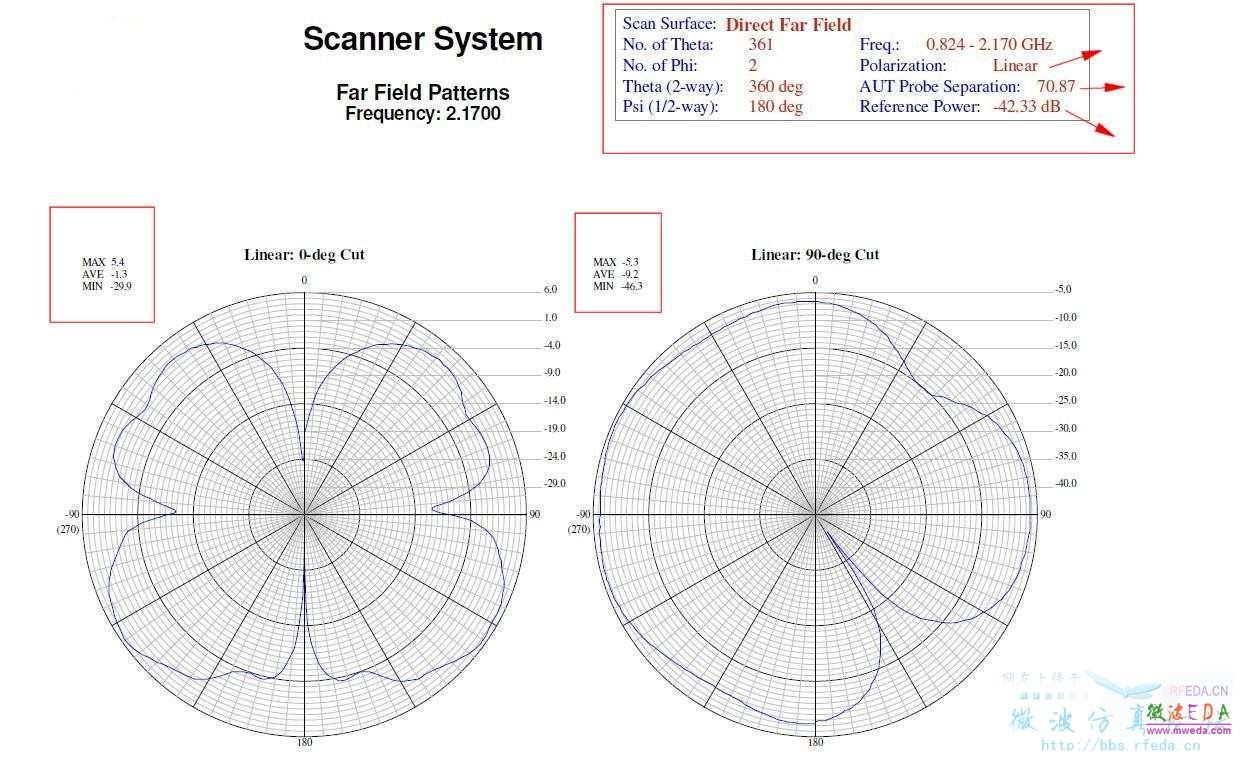

附件中有圖。。如下圖


網友回復:

自己頂一下。。

網友回復:

沒人回答啊。。悲哀

網友回復:

小框框里的應該是幅度,因為是遠場測試,所以應該是與源天線之間的S21值。
大框框里的箭頭部分分別是
極化:線極化
待測天線與源天線之間的距離
參考功率

從圖中看出是全向天線啦,再說了3dBi的增益,肯定方向圖超寬的啦
