矩形貼片天線陣饋電網絡阻抗匹配疑惑(有圖)
描述:矩形天線陣

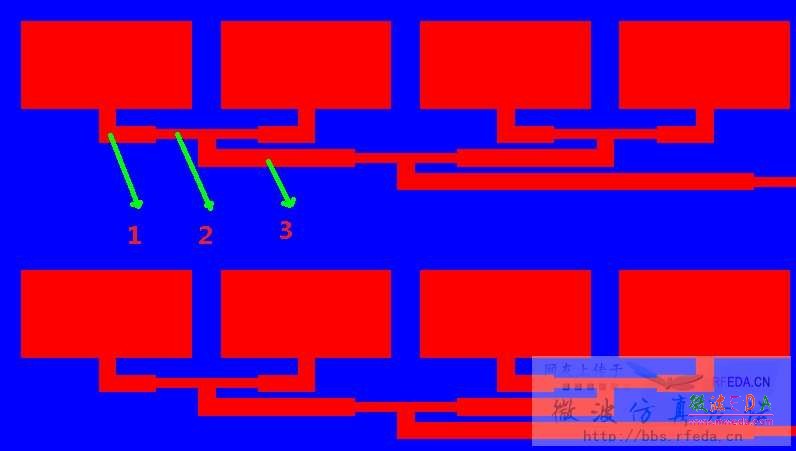

一個矩形微帶貼片天線陣,饋電網絡見圖,饋線1和3部分寬度相同,饋線2部分寬度是1和3的1/2, 1和3部分阻抗應該是相同的,相同阻抗的兩段饋線直接連接起來不就OK了嘛? 為什么中間還要加上2的那部分呢?
網友回復:
1跟3若是50歐阻抗的話,直接并下來,阻抗就大概成25歐了吧,為達到50歐匹配,應做到100歐,并聯出來就是50歐。
以上個人理解!
網友回復:
樓主 用的是什么軟件 仿真的天線陣?
樓主留言:
這個圖是在protel99se中畫的
網友回復:
2實現一個阻抗變換的作用?
網友回復:
應該是阻抗匹配的原因吧!
網友回復:
我比較傾向于你的觀點,這個就是純電阻的并聯計算方法,但我在本壇看到關于阻抗匹配方面的這樣的回復:
“最簡單的阻抗變換器是用四分之一波長饋線來做,例如要用50歐姆的微帶線饋送,而天線輻射貼片是200歐姆,則使用工作中央頻率波長的四分之一長度的100歐姆微帶線饋送插在50歐姆的微帶線饋送與天線輻射貼片之間即可,公式為:匹配饋送線阻抗=Z1XZ2開根號,Z1與Z2是兩端的阻抗,上述50x200開根號即為100,可以看到這種方式雖然方便,但有很大的頻寬限制”
這個和純電阻并聯的計算方法好像有些出入。
網友回復:
另外2部分的長度應該是1/4波長吧,也就是所說的1/4波長阻抗變換段。
網友回復:
那1和2之間也應該有一個阻抗變換啊,怎么就從100直接變成50了。。
網友回復:
為了簡化這個陣列的連結,可以把2看成是阻抗匹配器,例如是1:2的阻抗轉換,所以假設1原本是50歐姆,經過2之後就是100歐姆,而兩個100歐姆並聯之後當然就是50歐姆,而整個天線的陣列就是用這個鑑結方式連接下去。
補充說明:假如真如上面例子所言,那麼2就是一條四分之一波長的70.7歐姆微帶饋線,這樣連結時,2的左邊可以看到50歐姆的天線饋送線,而右邊會呈現出100歐姆的饋點(50X100開根號就是70.7),兩個100歐姆饋點被併聯起來,當然就會呈現出50歐姆的饋點,因此就可被3的50歐姆饋線連結,如此鑑結下去,整個系統就展現出完美的匹配狀態。
網友回復:
樓主啊,請?jiān)O(shè)計微帶天線陣時候,用什么仿真軟件。
期待你的回答
