《天線理論與設計》書中的一個疑惑

文章來源: 互聯網    錄入: mweda.com



大家好,請教大家一個問題:

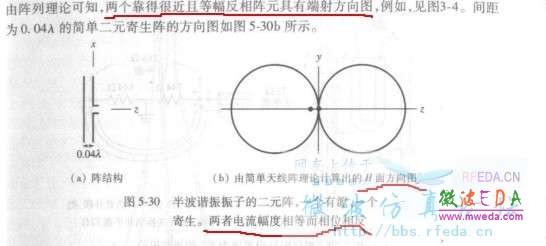

看《天線理論與設計》這本書時遇到了一個問題,如圖所示,按照書上面的說法,兩者的電流幅度相等而相位相反,在遠區場的時候兩者產生的輻射不是相互抵消嗎?為什么還可以用于天線中?這種結構的輻射原理是什么呢?
我用hfss仿真過,H面方向圖跟圖片中的有差別,兩個圓圈是一個大一個小而且大小差別還挺大的,不知道出了什么問題。。麻煩各位前輩不吝賜教或大家一起討論一下。

網友回復:

抵消的是側面,而向端面方向是加強的

網友回復:

謝謝樓上,我重新用hfss仿真了一下,發現跟你說的完全一樣。但是我還是無法理解端面是怎么加強的,你能夠講詳細一點嗎?(小弟慚愧。。)

網友回復:

圖C的電流你認為是同向還是反向?
學天線要多想想空間相關的問題!



網友回復:

師兄,這個問題我以前有問過老師,不過現在還是不大懂。。

按照老師的說法,如果反射器是有源的,而且電流與激勵源反相,那么兩個電場就會互相抵消。

然而,八木天線里面反射器是無源的,這時候不能認為他們能抵消(我也不知道為什么),而應該按照電磁場理論,把反射器當成是一個邊界條件,然后去求解方程,得出有反射作用的結果。

網友回復:

學習了,很有用,O(∩_∩)O謝謝樓主啊

網友回復:

也可以用陣列天線理論算出來
