0.7GHz-18GHz超寬帶天線，有這種可能嗎

文章來源: 互聯網    錄入: mweda.com

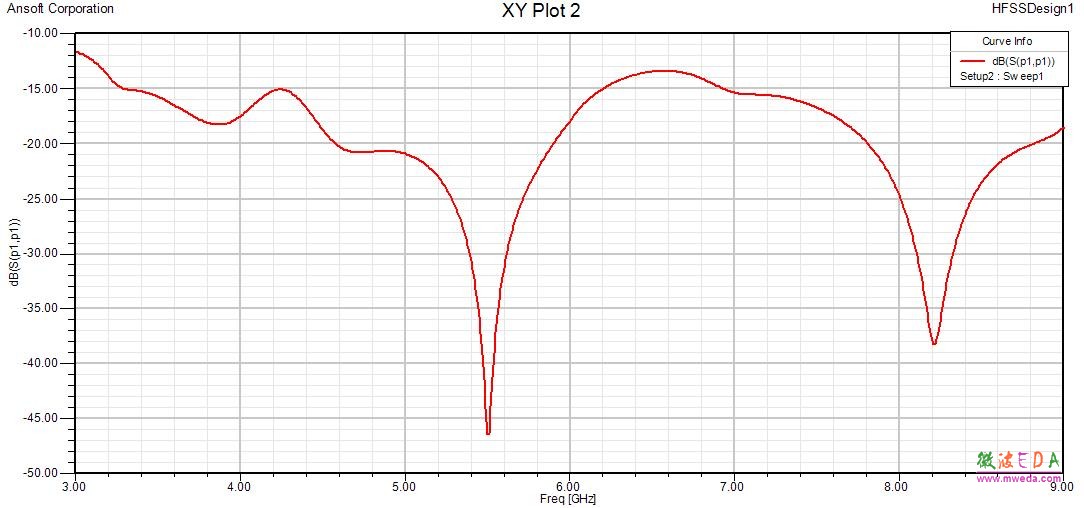

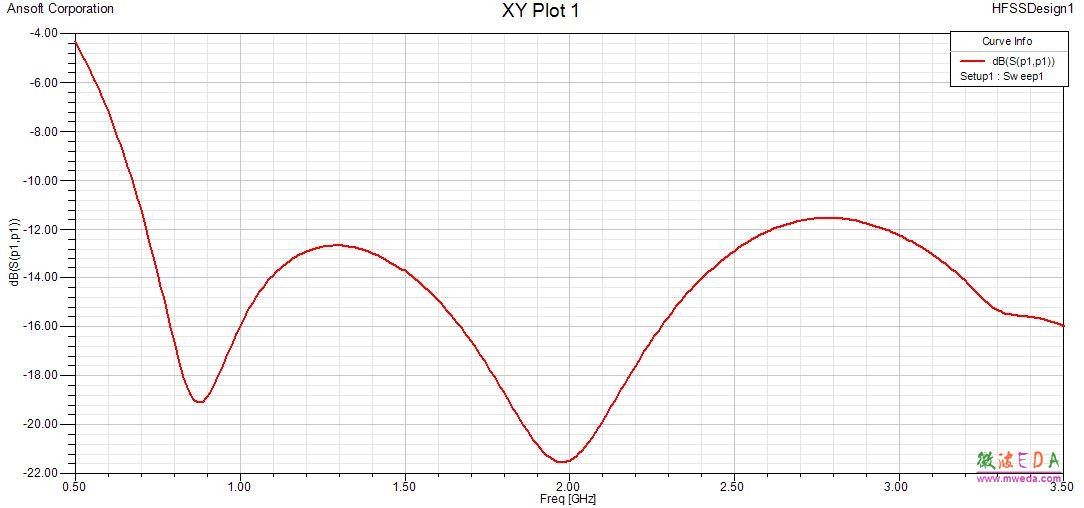

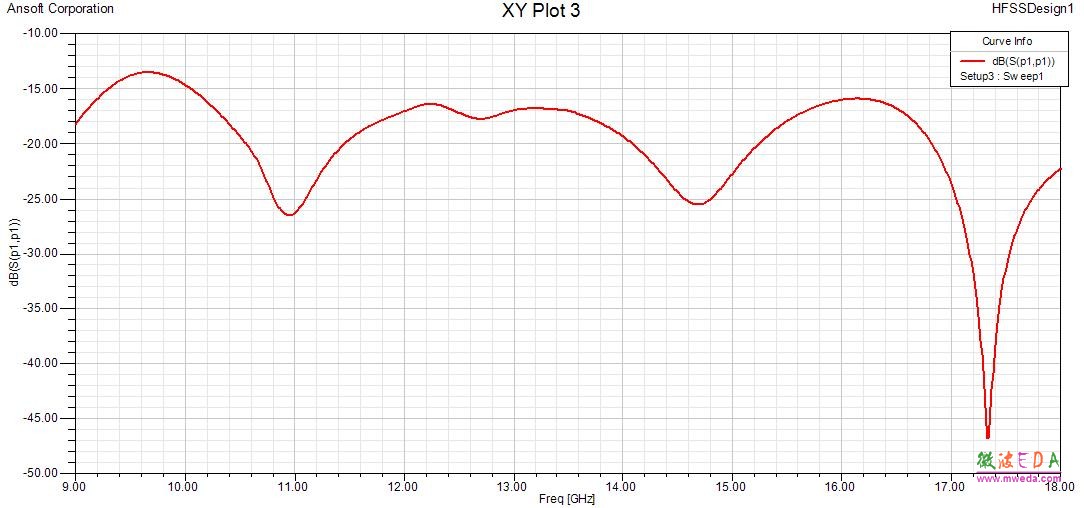

正在學習天線，本打算設計一個0.8GHz-3.0GHz的天線，無意中發現設計的天線可以達到0.7GHz-18GHz的帶寬，沒有實測結果，但是HFSS和CST仿真結果非常的吻合，在整個頻帶內駐波比都小于2。有這種可能嗎，還是我的仿真出問題了。請各位指教。

網友回復:

網友回復:

網友回復:

網友回復:

你看看高端方向圖就知道了。

網友回復:

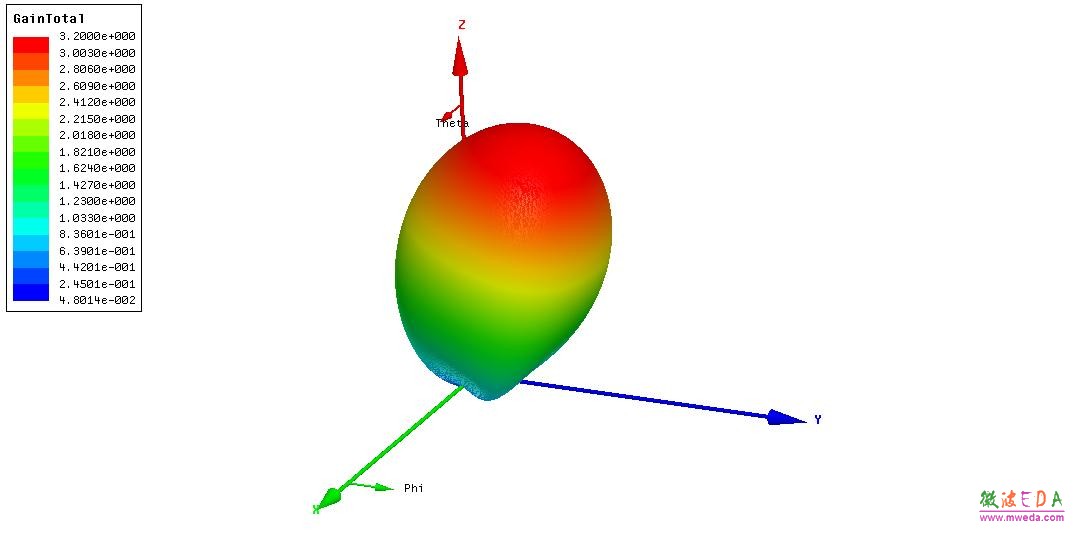

1.5GHz時的方向圖。

網友回復:

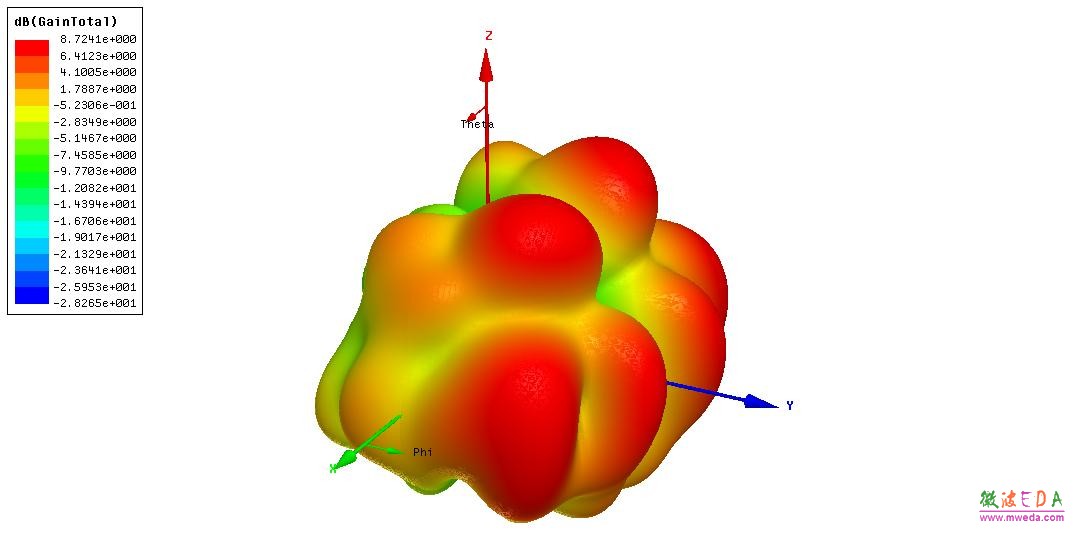

6GHz時的方向圖。

網友回復:

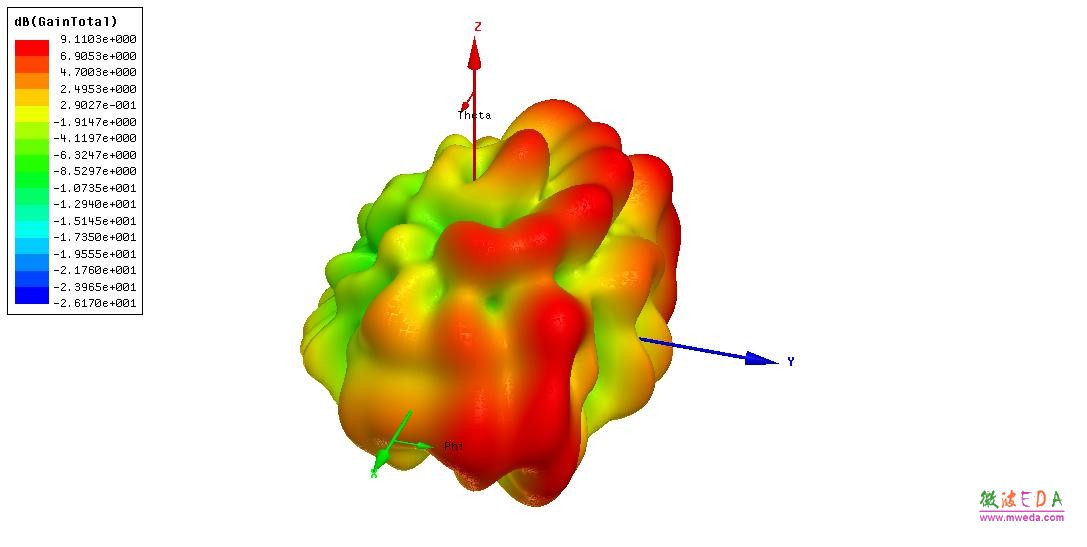

10GHz時的方向圖。

網友回復:

請指點，怎么樣從方向圖來判斷。

網友回復:

圖看不見。如果你設計的是超寬帶天線，0.7G-18G很正常，更寬的別人都有。超寬帶頻率上限因?yàn)槭穷愃朴诶酶叽沃C波，所以只要形狀改改，達到18g還是不難的，關鍵難的是下限頻率，一般那種平面單極天線高度差不多都是四分之一波長，在不把天線做大的條件下要降低頻率下限基本不可能，所以你可以用你天線的尺寸和下限波長比較一下，如果差太多一般就有問題了。
