達人進來分析下這款天線(二元貼片陣)

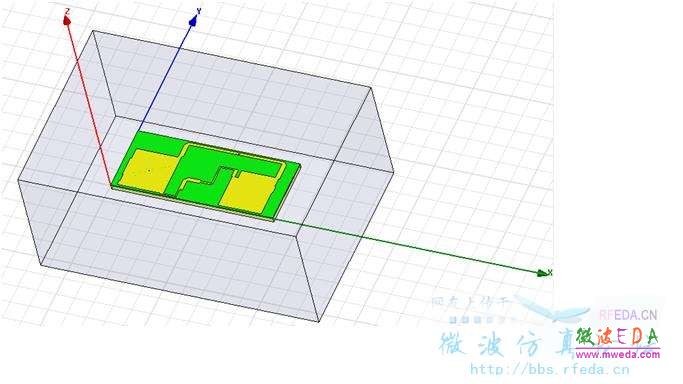

下圖是我根據實物建的模:
描述:請輸入描述
圖片放上去變的有點小嘛。
說明:其實天線是塊單面板,top層為輻射片和微帶線,但是有兩個饋點,可接兩個chain,支持2x2 MIMO,且兩路極化方向不同;bottom為空;天線板下方隔著一段空氣層后是一塊印制板,其bottom層為GND,正好給天線做反射面。天線的兩個饋點通過銅芯接到印制板的RF端,輻射片上有一點通過銅芯接到印制板的GND。
有達人對這款天線做些分析么。請教!
網友回復:
這論壇太讓人失望了 。。
網友回復:
失望?有幾個人國慶節還閑著沒事兒上論壇啊,笑話……。
網友回復:
兩個饋電點只看清楚一個。所以只能猜測一下:
角饋二元陣
根據饋電情況的不同可以形成:正負45度雙極化天線,圓極化天線。
如果樓主能把圖片再弄清楚一點就好了。
網友回復:
這個有模型最好,里面的相位能說明很多問題
網友回復:
我覺得應該是雙圓極化的天線,輻射片上的點是o電位點,接到地一是為支撐,二是為直流到底,防靜電。
網友回復:
3樓正解,的確是正負45度雙極化的。
網友回復:
感謝分析和回復
網友回復:
太小,看不清楚
網友回復:
另一個饋電點都看不到,感覺上就是mimo中取了兩個隔離度比較大的饋電點,
